■ 小體積，高功率密度，2U 全寬機箱整合 10kW
■ 寬輸出範圍，一台可取代多台電源
■ 高速動態響應，電壓上升/下降時間 ≤10ms
■ 電壓精度：0.03%+0.02%FS
■ 電流精度：0.1%+0.1%FS
■ 電壓、電流斜率可調整，適應不同負載需求
■ 標配序列測試、電池充電測試、內阻模擬等功能
■ 19 吋標準機箱設計，單機/多機均可上機架
■ 大尺寸高解析 LCD 顯示螢幕，測試資訊清晰呈現
■ 標配 LAN/RS232/RS485/CAN 通訊控制
■ 支援 Modbus-RTU、SCPI、CANopen 標準通訊協定
■ 外部類比程式控制（選配）

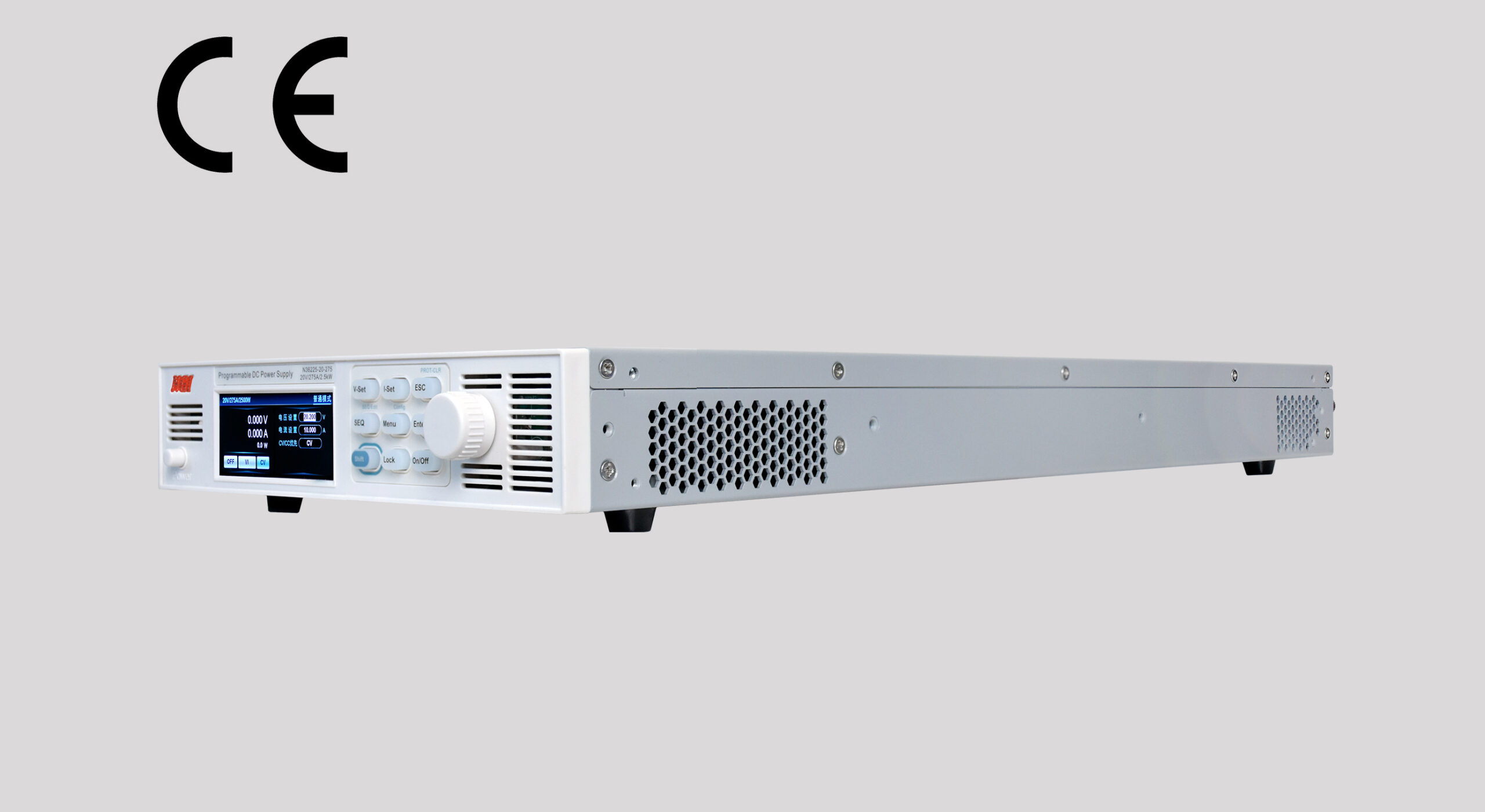

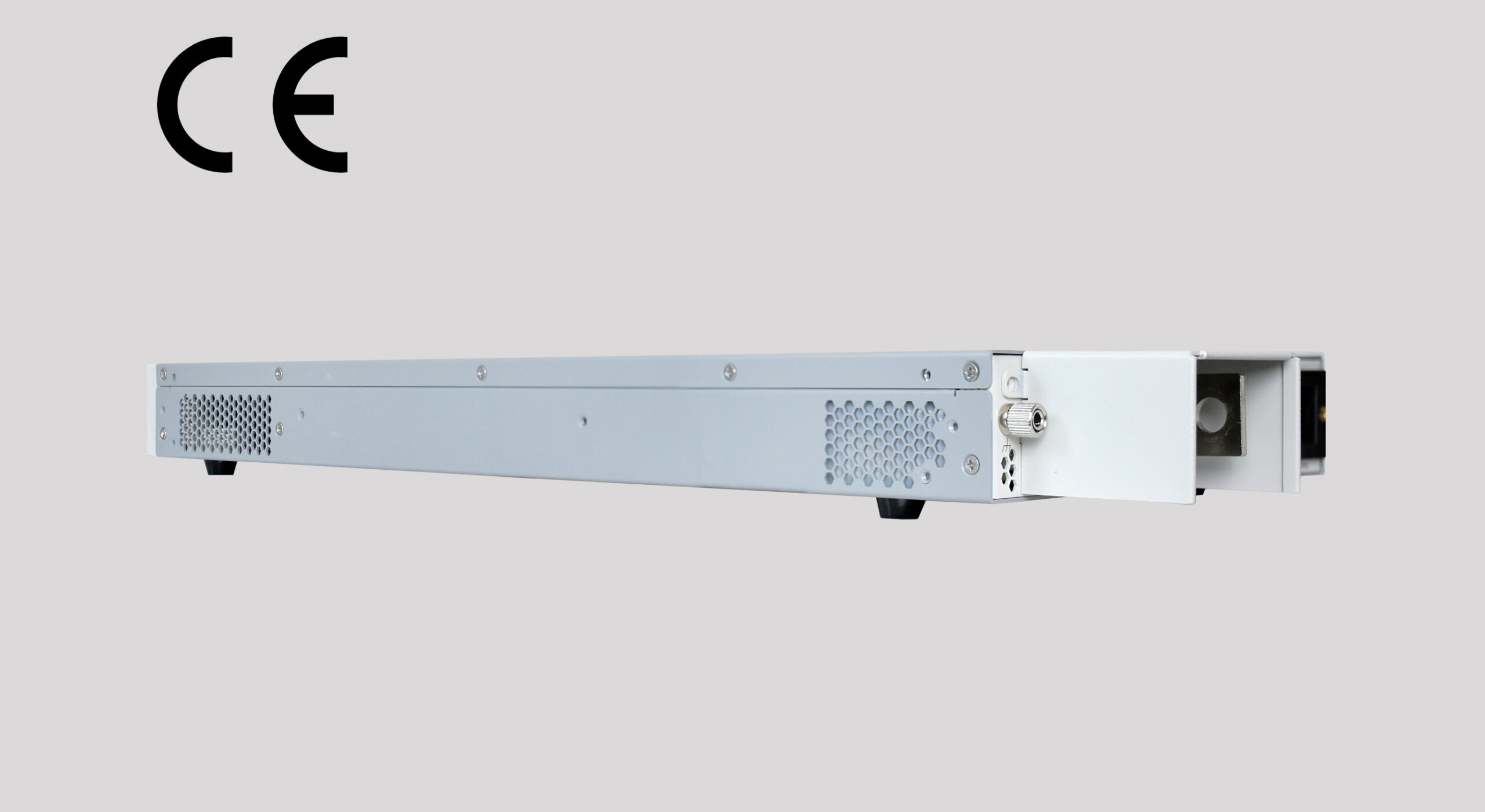

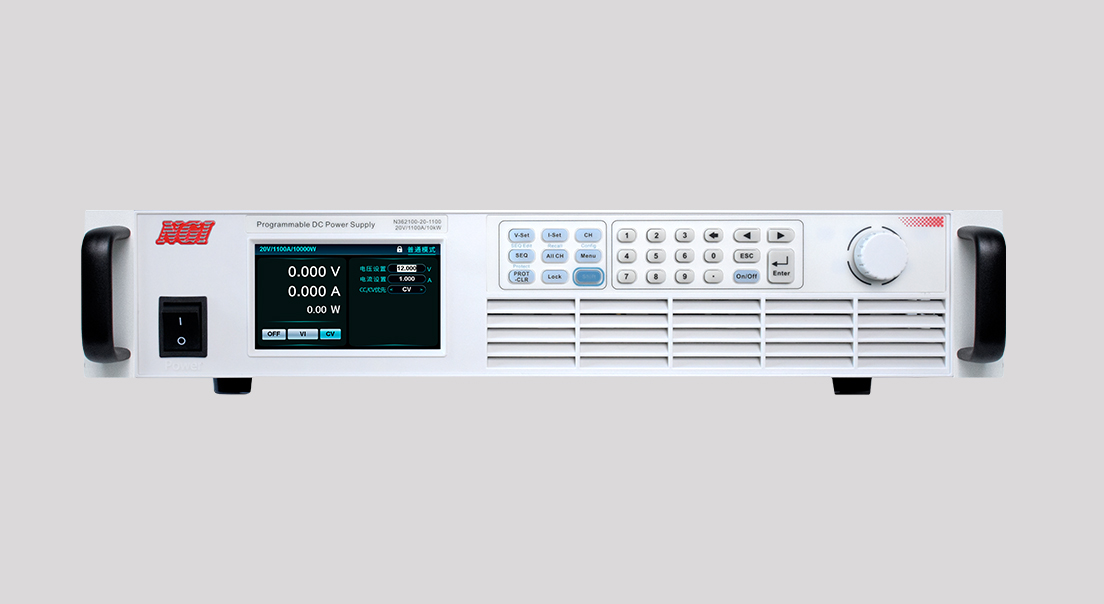

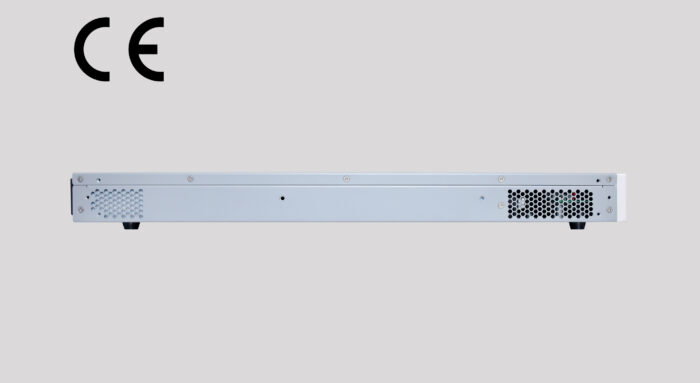

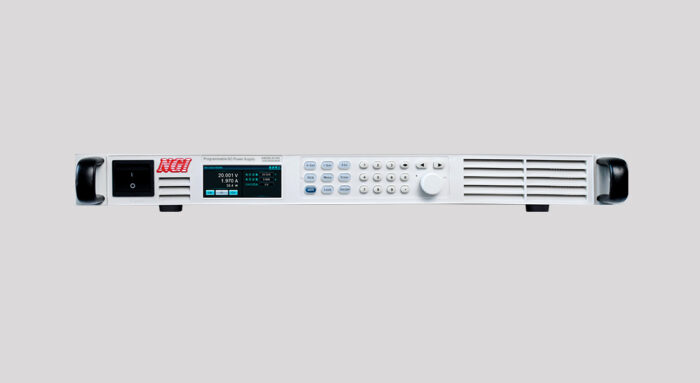

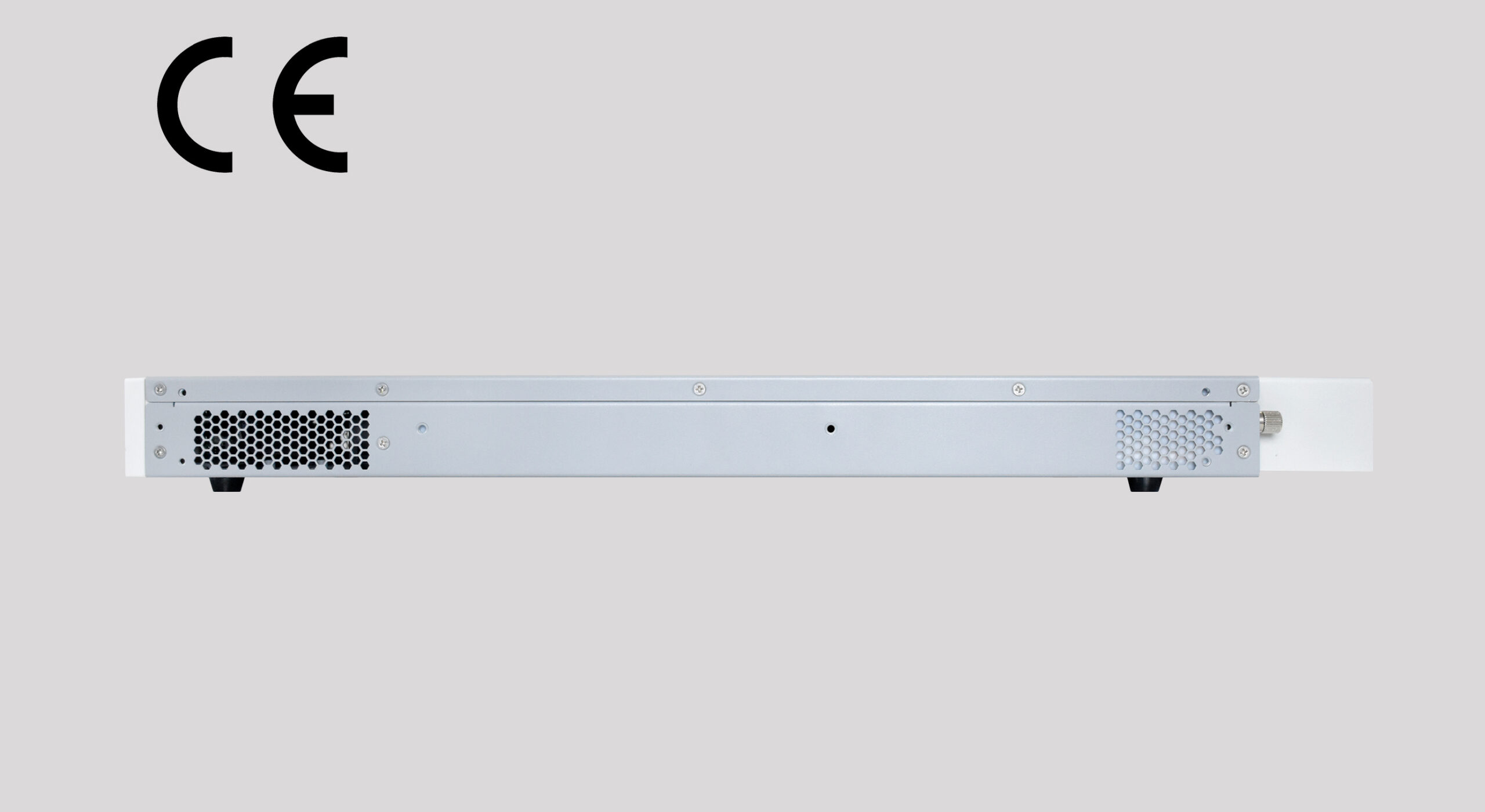

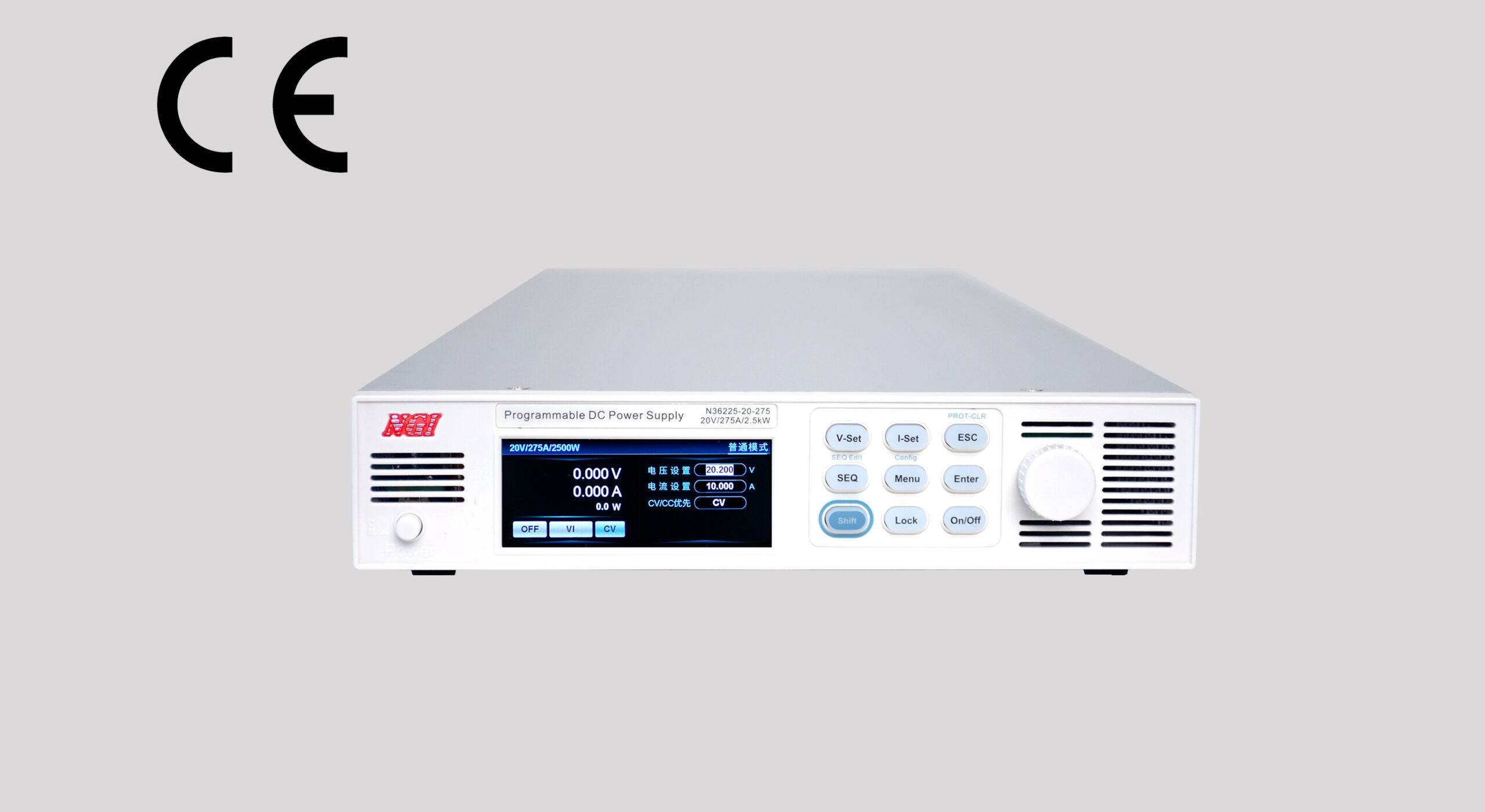

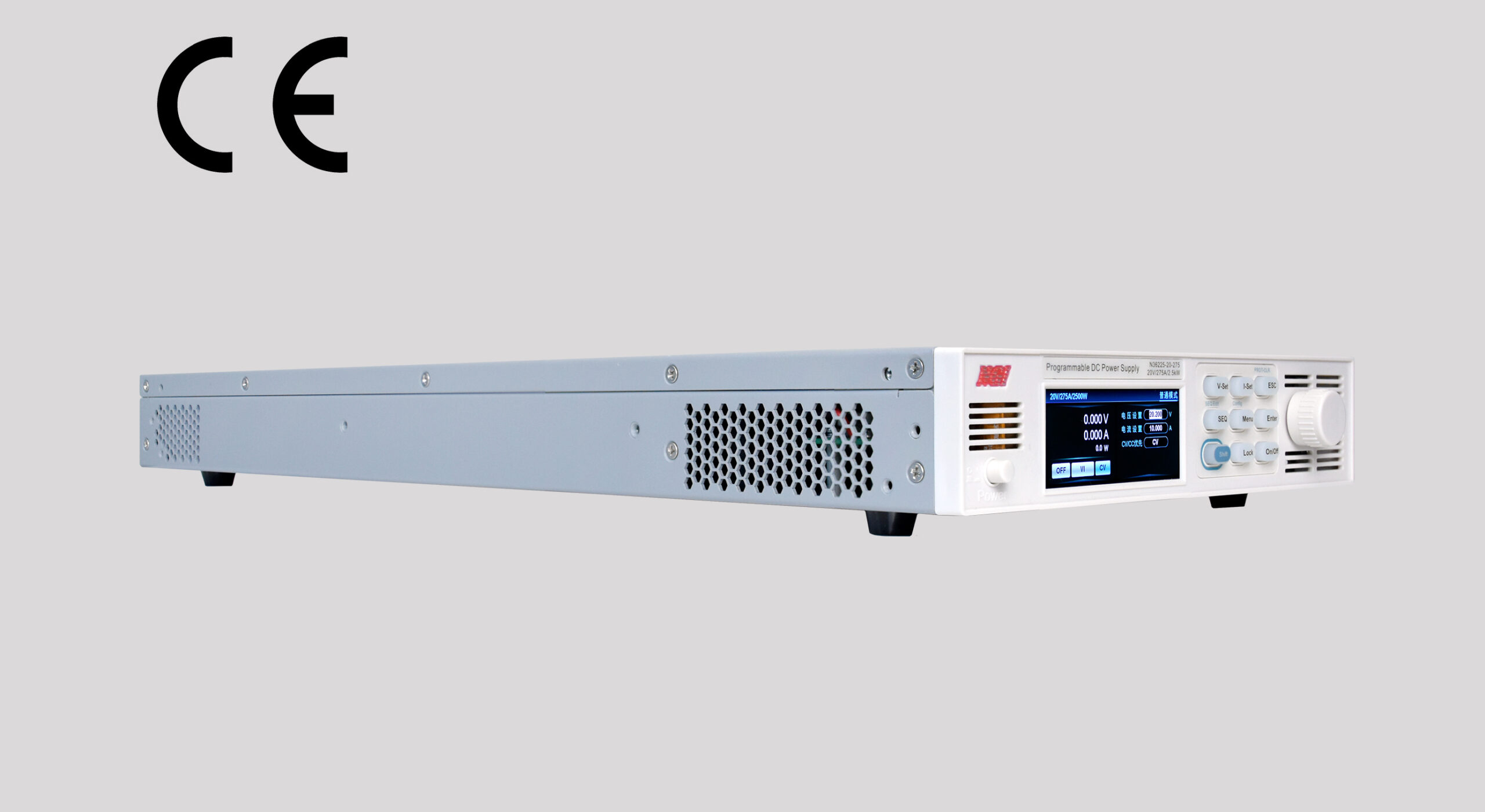

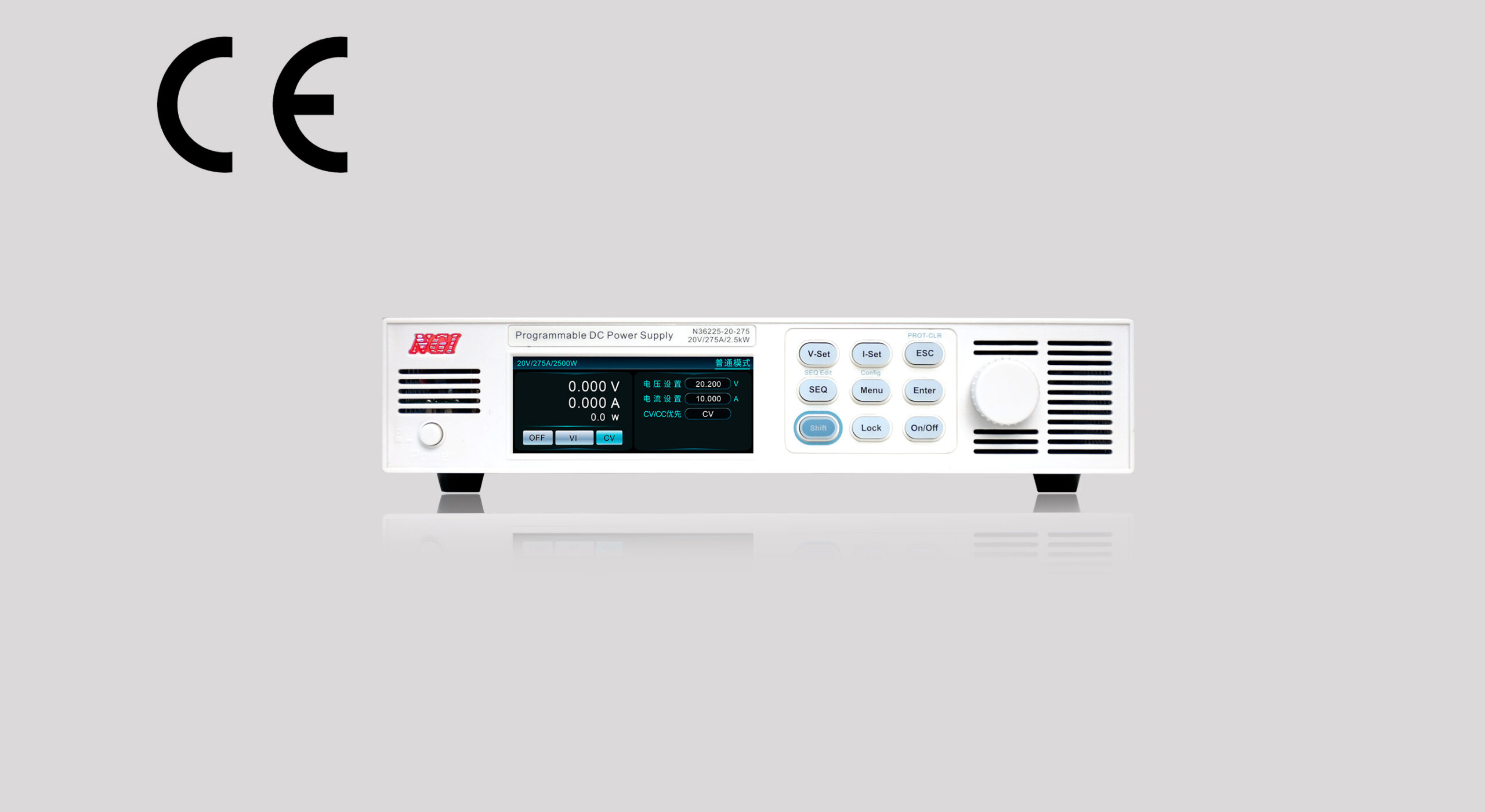

N36200系列寬範圍可程式直流電源
描述
N36200系列可程式直流電源是一款薄型機架式設計、高效能、高功率密度的寬範圍直流電源。此系列採用寬範圍+高功率密度設計，1U全寬機箱輸出功率可達5000W，2U全寬機箱輸出功率可達10kW，可涵蓋多種規格DUT的測試應用。 N36200系列採用標準19吋1U/2U的機架式設計，無論是桌上型使用，或是整合測試系統，均有靈活、便利的舒適體驗。結合此系列電源高速動態響應、高精度輸出及測量、多種測試功能，N36200系列可協助客戶實現更精準可靠、更簡單高效的測試。
應用領域
■ 電子設備研發驗證與產線測試
■ ATE 自動化測試系統
■ 汽車電子
■ 航空航太電子
■ DC/DC 電源模組
■ 半導體功率元件
■ 線束與連接器
■ 機器人技術
■ 氫能應用
■ 超導技術
小體積，高功率密度，更省成本與空間
N36200系列直流電源採用系統化散熱設計，優化裝置選型、主迴路拓樸、系統散熱，做到在1U半寬機箱中，整合2500W電源功率輸出，且採用寬範圍輸出設計，電壓可達20V，電流可達275A。 N36200系列以小體積，高功率密度的設計，滿足客戶對多種電壓/電流規格產品的測試應用場景，大幅降低實驗室或自動化測試系統中電源成本及佔用空間。
低輸出漣波噪音
紋波是直流電源的核心指標之一，NGI累積多年的電源產品研發經驗，透過優化裝置選型和採用先進開關電源技術，不僅使電源輸出響應速度更快，更可以有效降低輸出漣波噪聲，確保輸出電源品質。
CC&CV優先選擇，可選恆流源/恆壓源輸出
N36200系列具備設定電壓環回授電路優先或電流環回授電路優先的功能，可以使N36200能針對被測物的特性而採取最優的工作模式進行測試，從而能更好的保護被測試物品。
如圖一， 當待測組件在測試過程中需要減少電壓過衝的情況下，如給低電壓處理器或FPGA核心供電時，應使用電壓優先模式以便獲得快速而又平穩的上升電壓。
如圖二，當待測組件在測試過程中需要減少電流過衝情況下，或待測組件為低阻抗如在對電池充電場景時，應使用電流優先模式以便獲得快速而又平穩的上升電流。
汽車波形模擬功能，用於汽車電子產品電氣性能測試
隨著汽車上電子設備應用的逐年增多，車廠都制定相關的測試規範，重點測試在某些特定場景的電源瞬態變化下電子設備的抗干擾能力，因此在汽車電子硬體設計中必須預留足夠的防護手段以抑制這些電源極端情況所帶來的影響。N36200系列標配汽車波形類比功能，可模擬汽車啟動時波形、汽車短時電壓驟降波形、拋負載波形、汽車電壓重設測試波形、緩升緩降波形等，滿足ISO16750-2、LV124等多種標準，用於汽車電子產品電氣性能測試。
產品規格表
| 型號 | 頻道數 | 電壓 | 電流 | 功率 | 精確度 | 解析度 | 通訊介面 | 尺寸 | |
|---|---|---|---|---|---|---|---|---|---|
| N36225-20-275 | 1 | 20V | 275A | 2,500W | 電壓0.03%+0.02%FS/電流0.1%+0.1%FS | 1mV/10mA | LAN/RS232/RS485/CAN | 1/2 1U | |
| N36235-20-350 | 1 | 20V | 350A | 3,500W | 電壓0.03%+0.02%FS/電流0.1%+0.1%FS | 1mV/10mA | LAN/RS232/RS485/CAN | 1U | |
| N36250-20-550 | 1 | 20V | 550A | 5,000W | 電壓0.03%+0.02%FS/電流0.1%+0.1%FS | 1mV/10mA | LAN/RS232/RS485/CAN | 1U | |
| N362100-20-1100 | 1 | 20V | 1100A | 10,000W | 電壓0.03%+0.02%FS/電流0.1%+0.1%FS | 1mV/10mA | LAN/RS232/RS485/CAN | 2U | |
| N36205-40-50 | 1 | 40V | 50A | 500W | 電壓0.03%+0.02%FS/電流0.1%+0.1%FS | 1mV/1mA | LAN/RS232/RS485/CAN | 1/2 1U |
產品尺寸圖
