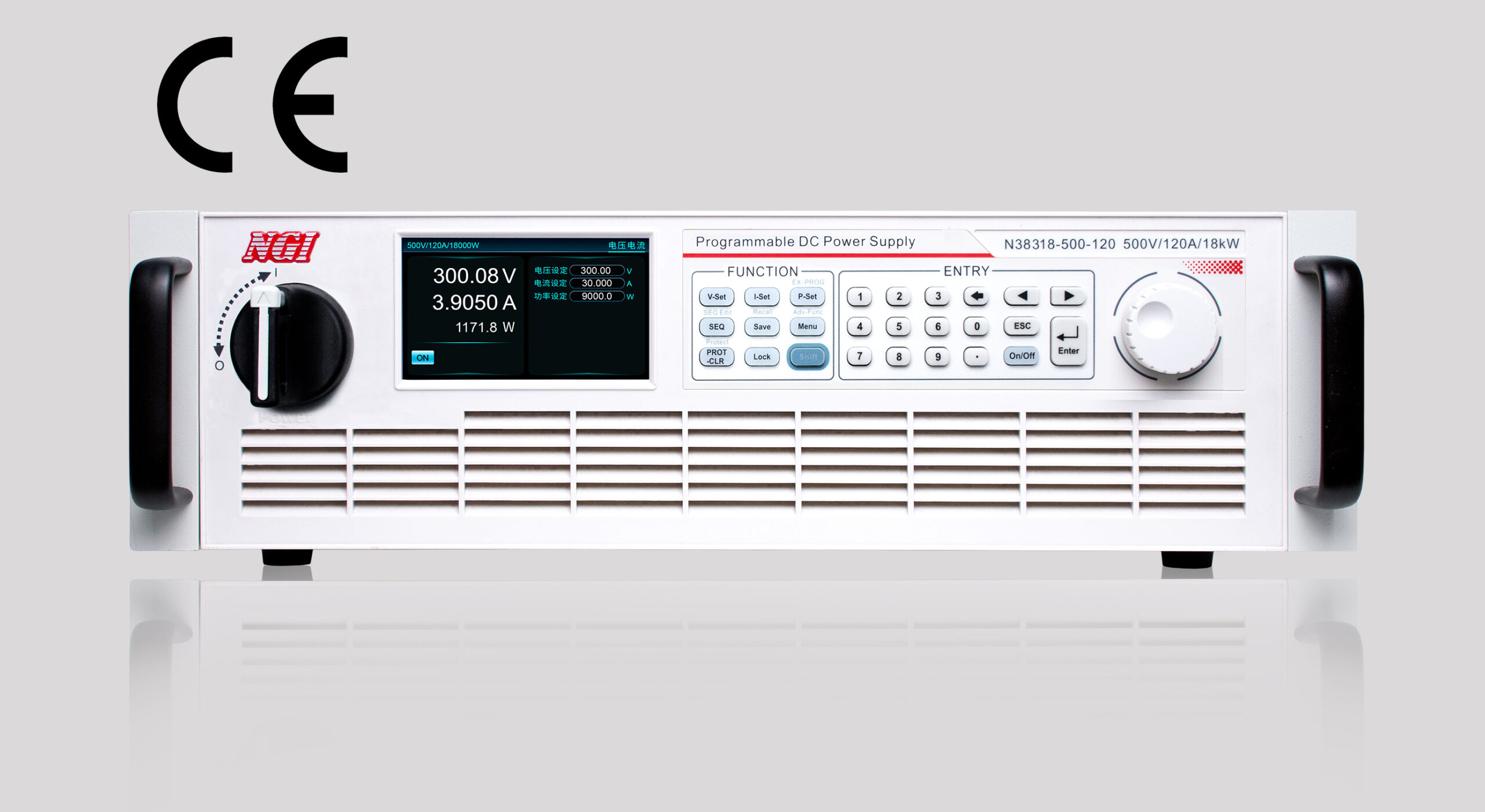

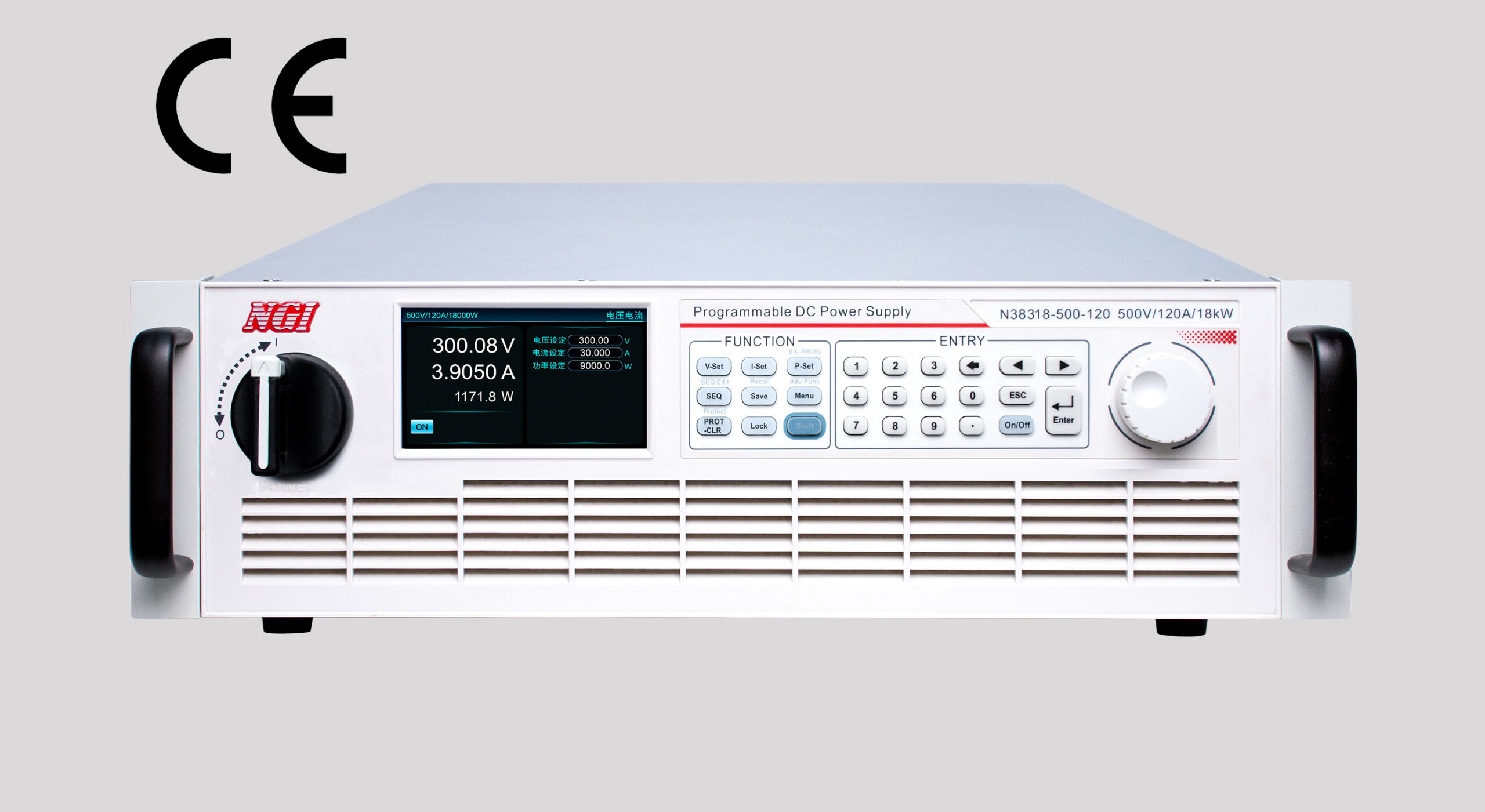

N38300 系列寬範圍高功率可程式直流電源

■ 單機範圍：電壓 0～2250V；電流 0～5100A；功率 5kW～180kW
■ 支援主從併機，擴充功率可達 1.8MW
■ 電壓精度：0.05%FS；電流精度：0.1%FS
■ 電壓、電流取樣率 500kHz，解析度 16bits
■ 功率因數 0.99，整機效率高達 93%
■ CC/CV 模式優先選擇功能
■ 標配 LAN、RS232 通訊，選配 GPIB、CAN、RS485、USB 通訊
■ 電壓、電流上升/下降斜率可設定
■ 恆電壓（CV）、恆電流（CC）、恆功率（CP）自動轉換模式
■ 支援內阻模擬、序列功能（SEQ）、電壓緩升緩降功能
■ 具備過壓、過流、過功率、過溫、欠壓等全方位保護功能
■ TFT 彩色液晶顯示螢幕，中英文選單介面
■ 標準 19 吋 3U / 18kW 高功率密度機箱

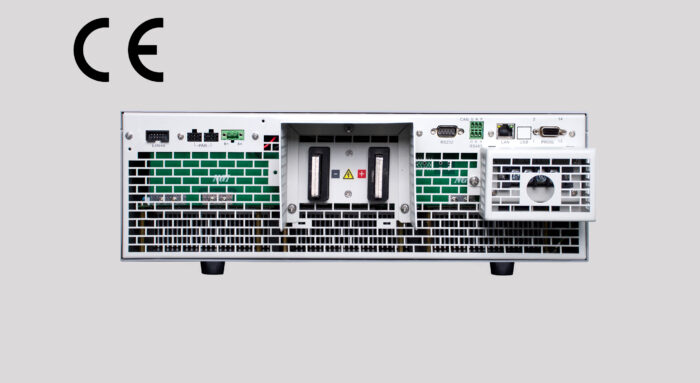

■ 具備高壓隔離數位、類比監控介面

分類: 高功率品牌： NGI Technology

描述

N38300 系列電源供應器是一款量測範圍廣、高功率密度、可程式控制的高功率直流電源。N38300 系列功率密度高，標準 19 吋 3U 機箱功率高達 18kW，電源效率達 93%；量測應用範圍廣泛，單機功率範圍 5kW 至 180kW，電流最高可達 5100A，電壓最高可達 2250V，主從併機擴充功率可達 1.8MW。N38300 系列直流電源功能完善，支援多種控制方式，內建多項實用功能，是實驗室與自動化測試系統中工程師的最佳選擇。

應用領域

■ 實驗室、生產線ATE自動測試系統
■ 鋰電、光伏、氫燃料、儲能BMS等新能源領域
■ 控制器、驅動器、伺服器、機器人等工業自動化領域
■ 航太航空電子產品的測試與供電
■ 高功率電子裝置、電子產品測試及供電
■ 高功率DC-DC轉換器、DC-AC逆變器等電力電子領域

寬範圍輸出設計，一台可當多台使用

N38300系列直流電源輸出採用寬範圍設計，單一電源可在額定輸出功率下，輸出更寬範圍的電壓和電流，滿足工程師對多種電壓/電流等級產品測試應用場景,大幅降低實驗室或自動化測試系統中電源成本及佔用空間。以其中一個型號N38306-300-75為例，電源輸出功率為6000W，最大輸出電壓和輸出電流分別達到了300V和75A，使得N38300適用範圍比傳統電源更廣泛。

CC&CV優先權功能

N38300系列具備設定電壓環回授電路優先或電流環回授電路優先的功能，可以使N38300能針對被測物的特性而採取最優的工作模式進行測試，從而能更好的保護被測試物品。

如圖一，當待測組件在測試過程中需要減少電壓過衝的情況下，如給低電壓處理器或FPGA核心供電時，應使用電壓優先模式以便獲得快速而又平穩的上升電壓。

如圖二，當待測組件在測試過程中需要減少電流過衝情況下，或待測組件為低阻抗如在對電池充電場景時，應使用電流優先模式以便獲得快速而又平穩的上升電流。

電池內部電阻模擬

N38300系列可以設定電壓值，模擬內阻值。根據對應的輸出電流值，使輸出電壓隨著所設定的電阻值下降，簡易模擬二次電池、燃料電池、超級電容等的內部電阻。

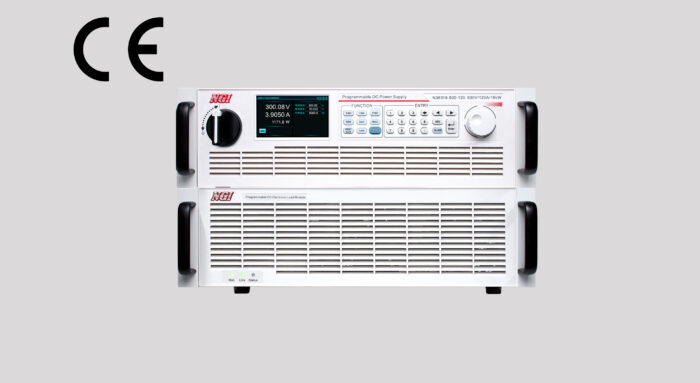

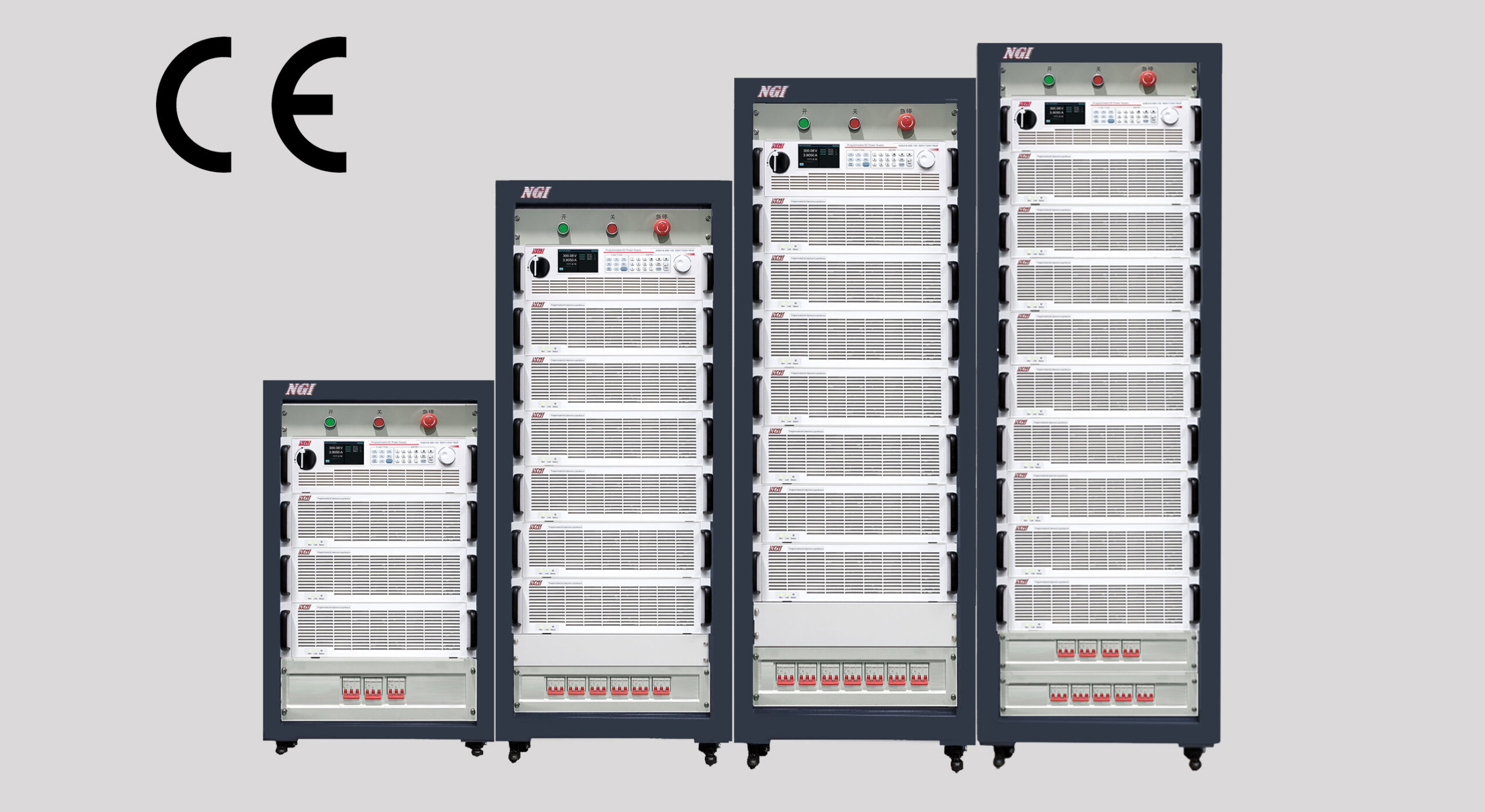

主從機模式設計，功率拓展更便利

N38300單機可單獨使用，也可採用主從機並機使用，最大程度發揮產品使用彈性。 N38300系列內建主從機模式，最大擴充功率可達1.8MW，採用獨特均流設計功能，確保每個模組均分載荷，確保產品使用的一致性。

產品規格表

型號	頻道數	電壓	電流	功率	精確度	解析度	通訊介面	尺寸
N38305-80-170	1	80V	170A	5,000W	電壓≤0.05%+0.05%FS/電流≤0.1%+0.1%FS	16bits	LAN、RS232	3U
N38306-300-75	1	300V	75A	6,000W	電壓≤0.05%+0.05%FS/電流≤0.1%+0.1%FS	16bits	LAN、RS232	3U
N38306-500-40	1	500V	40A	6,000W	電壓≤0.05%+0.05%FS/電流≤0.1%+0.1%FS	16bits	LAN、RS232	3U
N38306-800-25	1	800V	25A	6,000W	電壓≤0.05%+0.05%FS/電流≤0.1%+0.1%FS	16bits	LAN、RS232	3U
N38310-80-340	1	80V	340A	10,000W	電壓≤0.05%+0.05%FS/電流≤0.1%+0.1%FS	16bits	LAN、RS232	3U

產品尺寸圖
