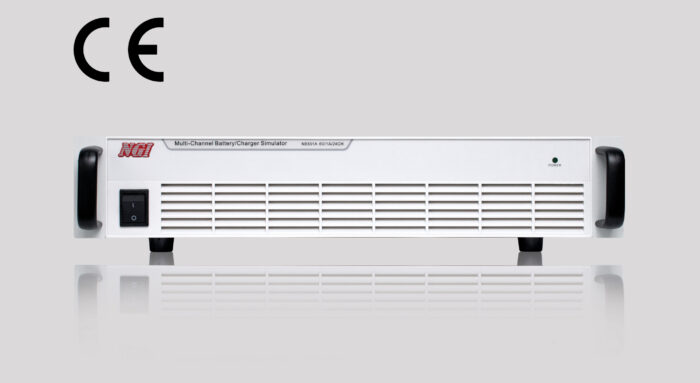

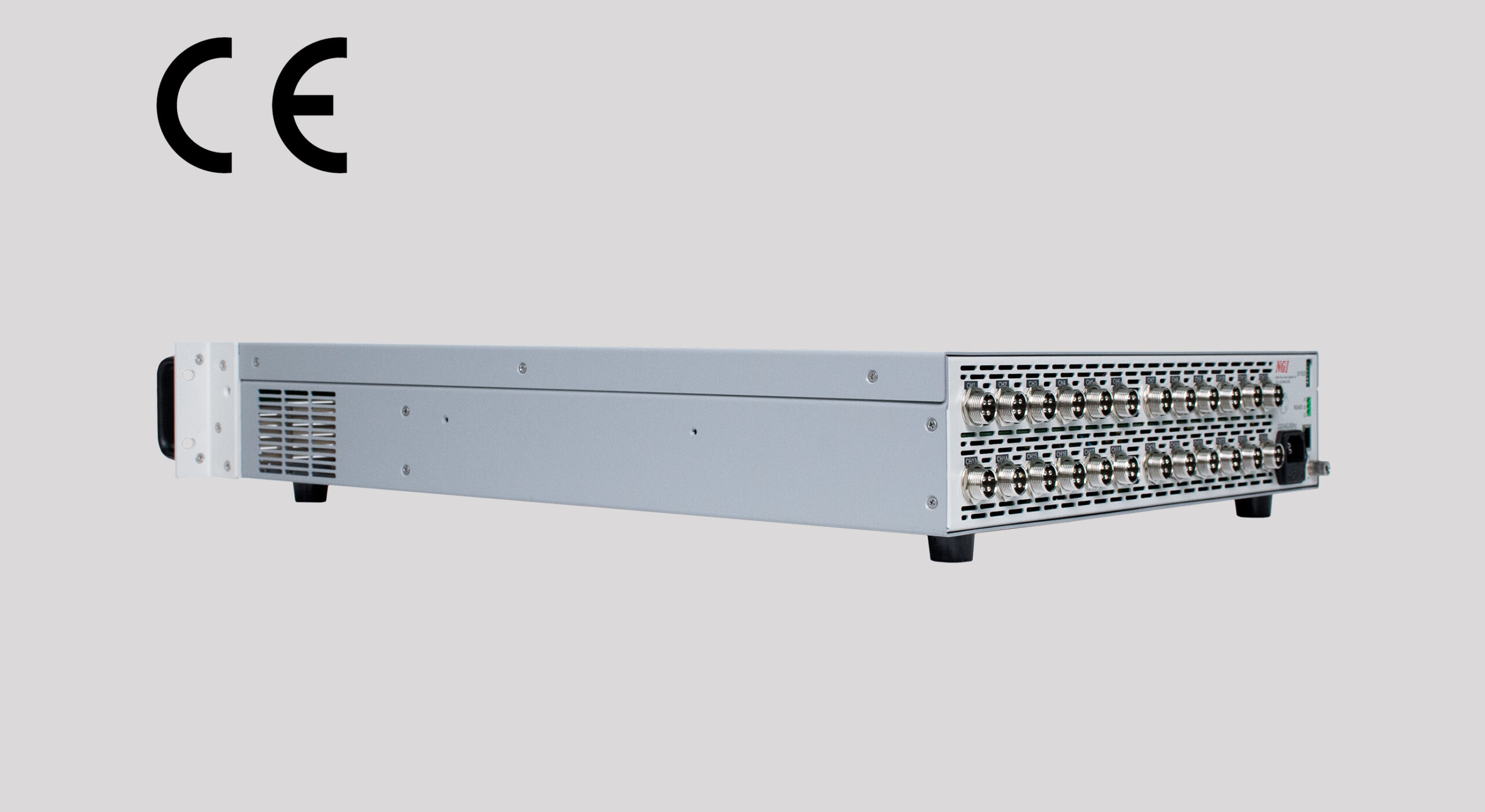

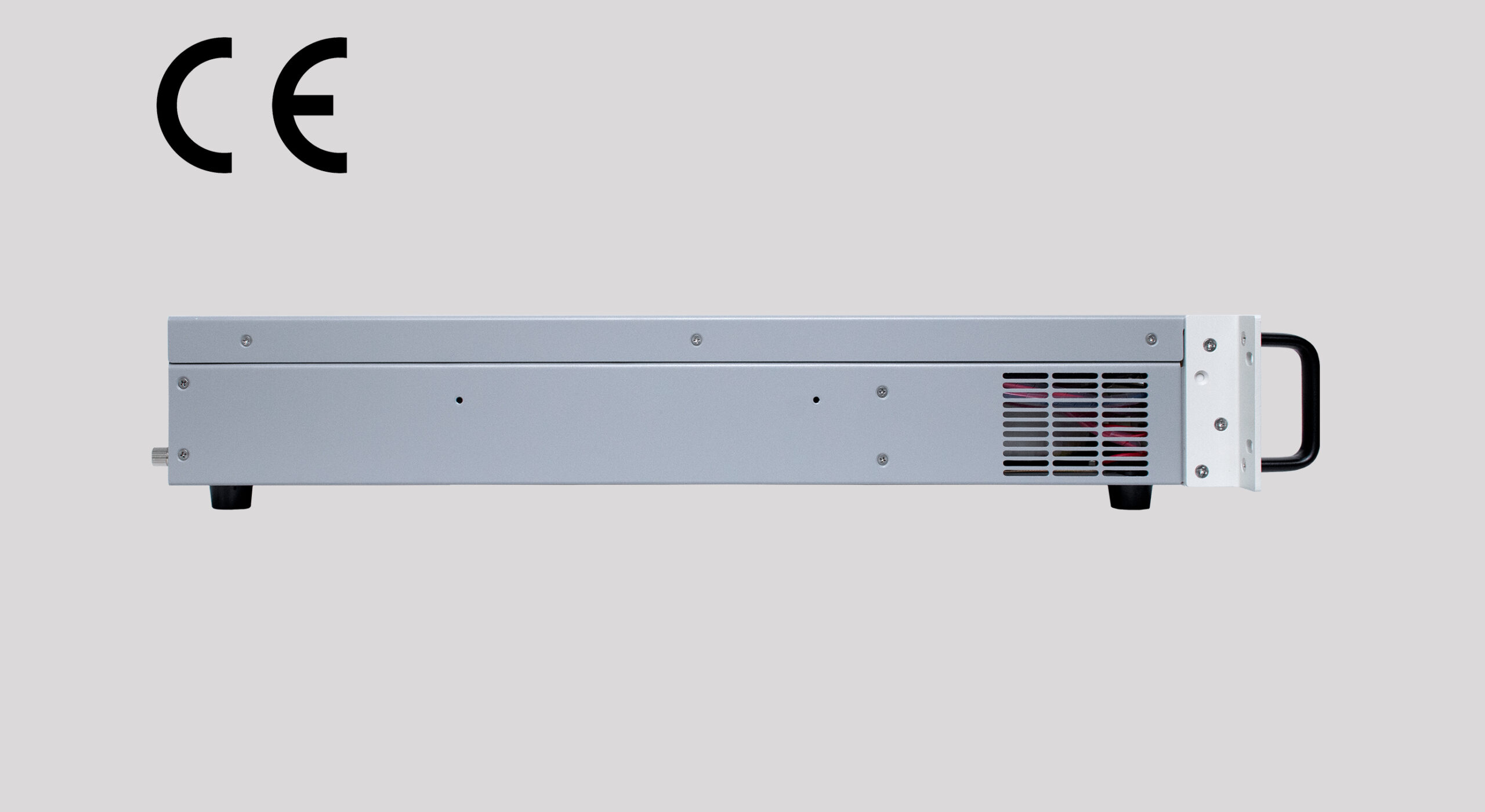

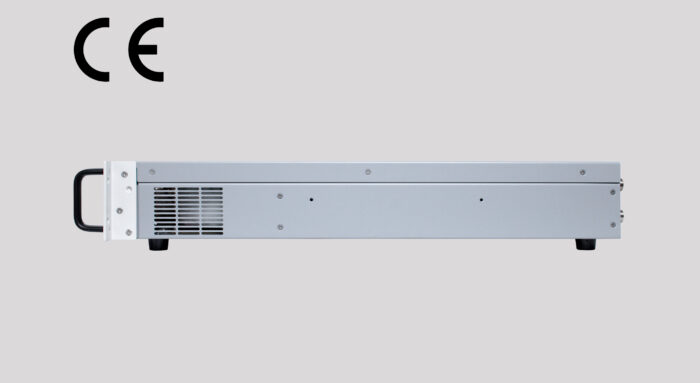

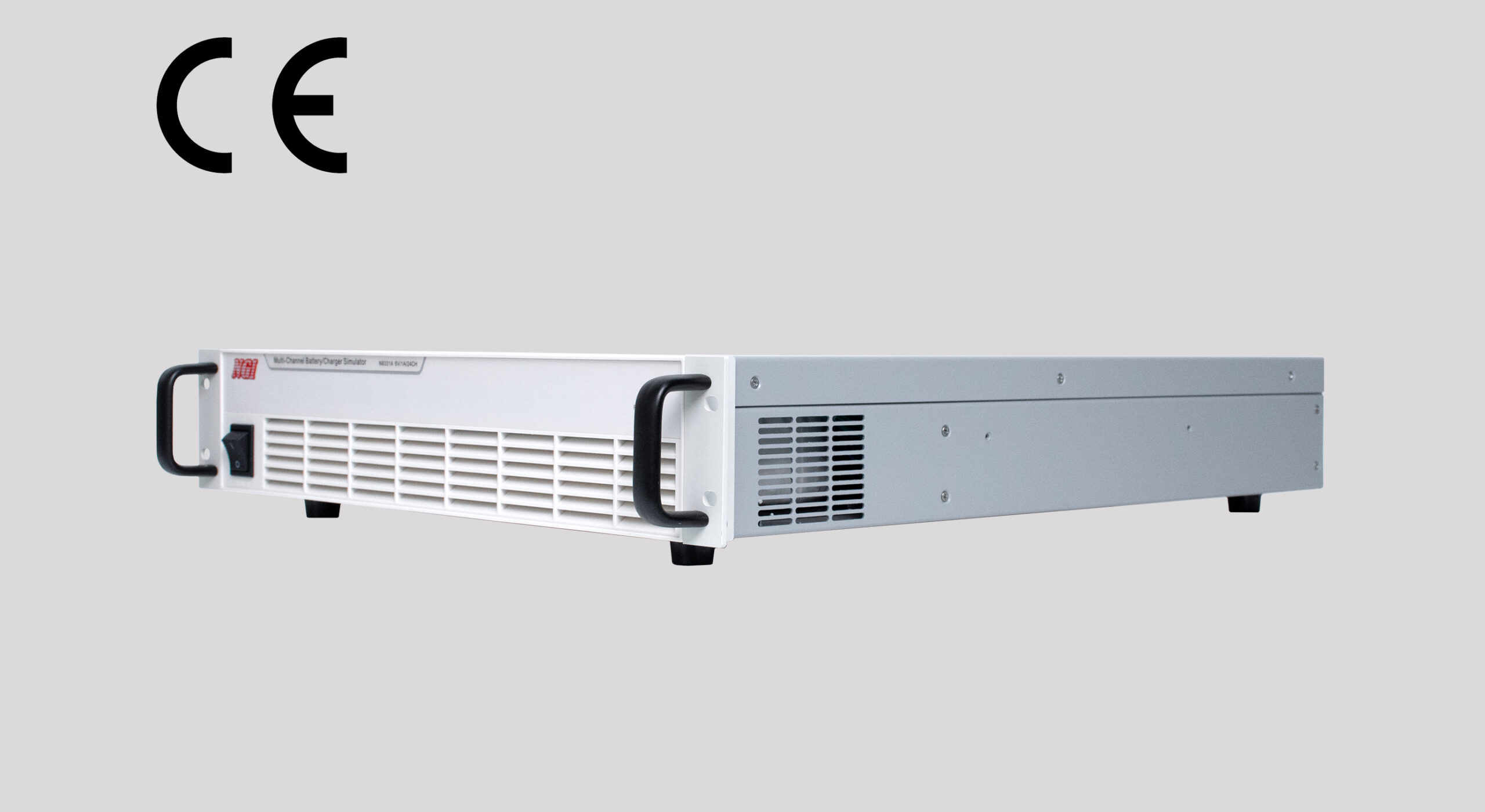

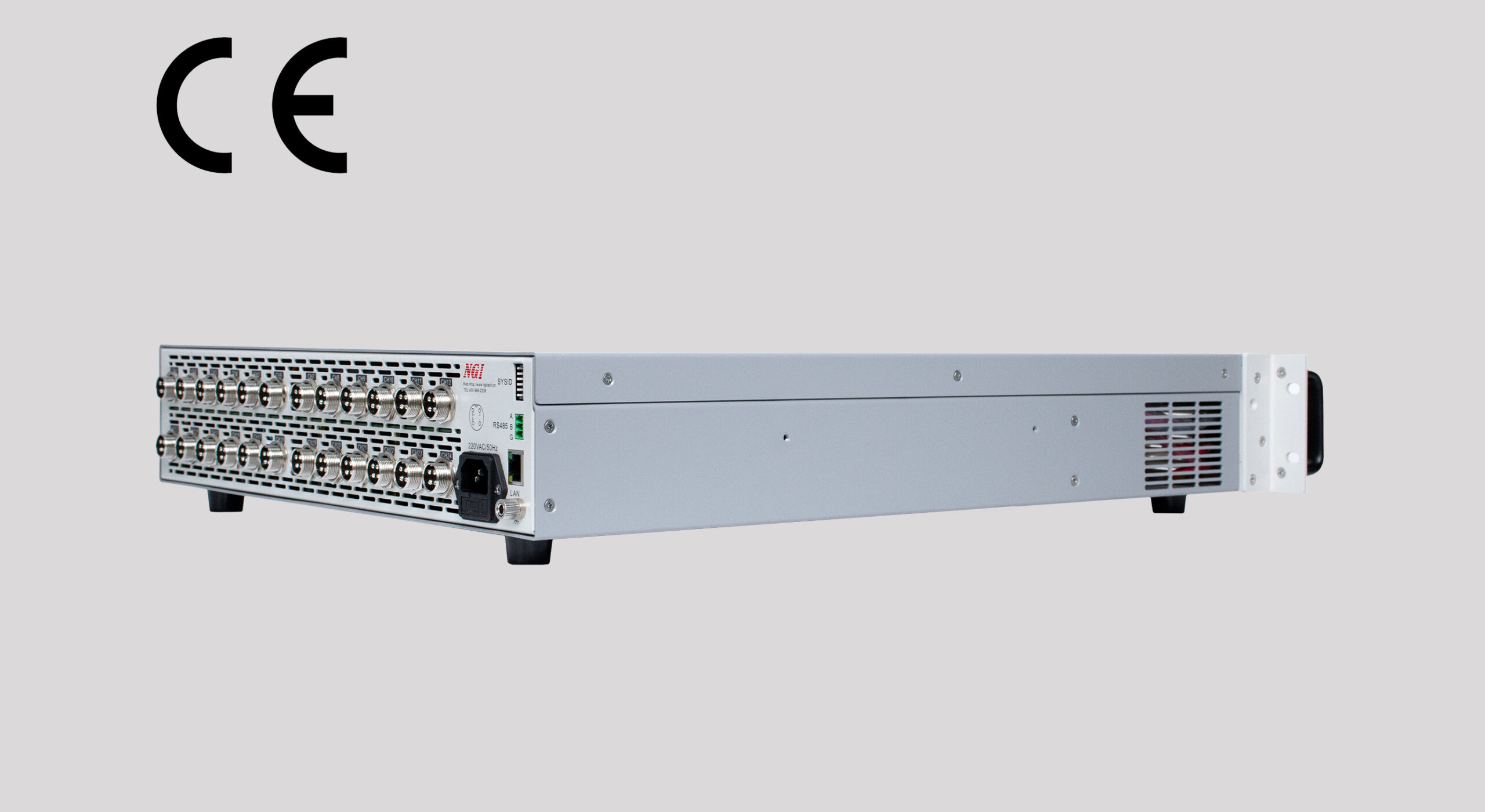

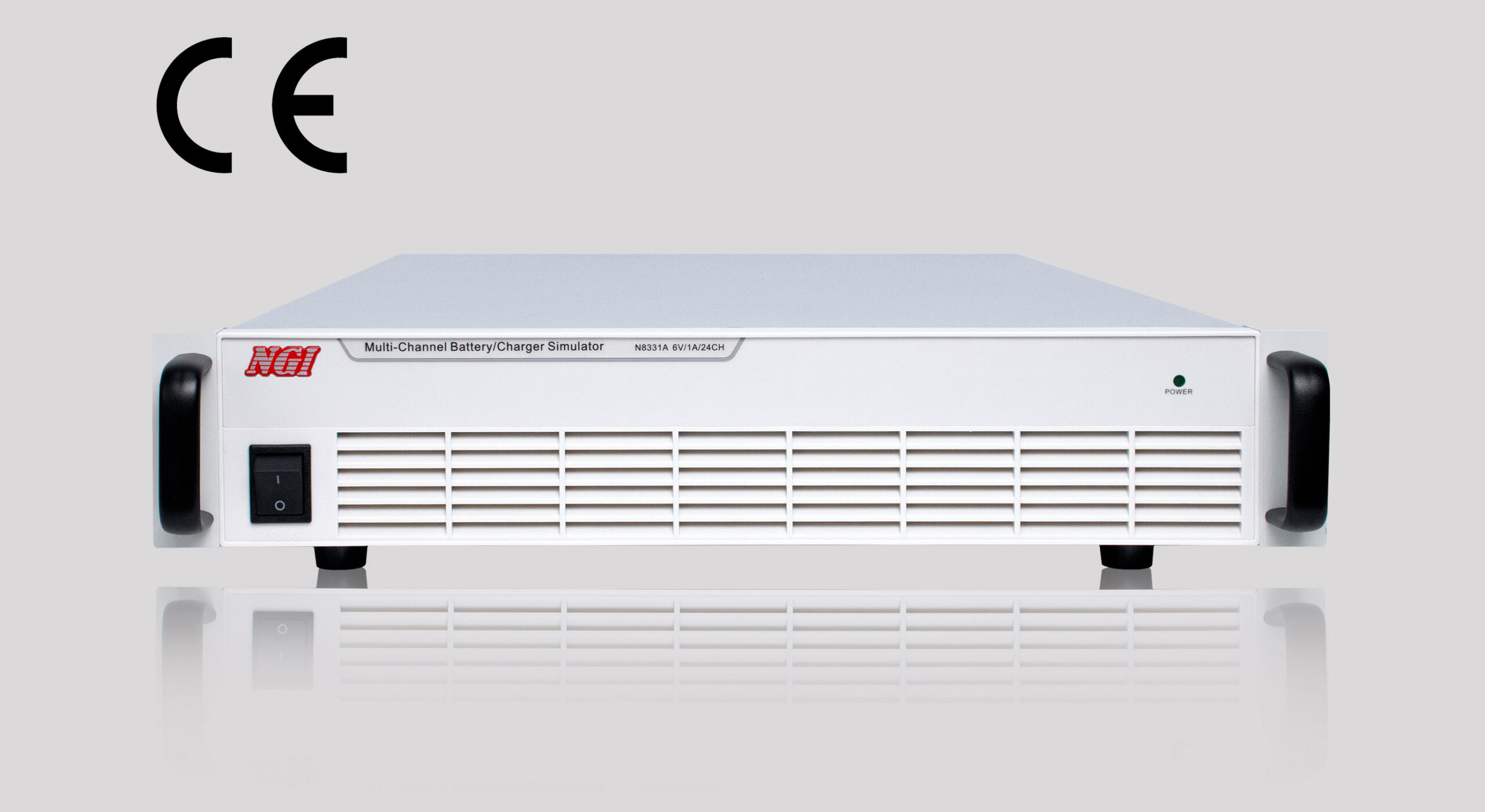

N8331系列高精度多通道電池模擬器

N8331 系列具備高精度，可進行靜態電流與保護參數測試，電流解析度可達 0.1μA，電壓解析度可達 100μV。其超高電流解析度可用於測試受測設備在待機狀態下因開關元件特性不理想而產生的 μA 等級電流；100μV 的電壓解析度亦能滿足充放電保護板測試對電池模擬器電壓精度的要求。

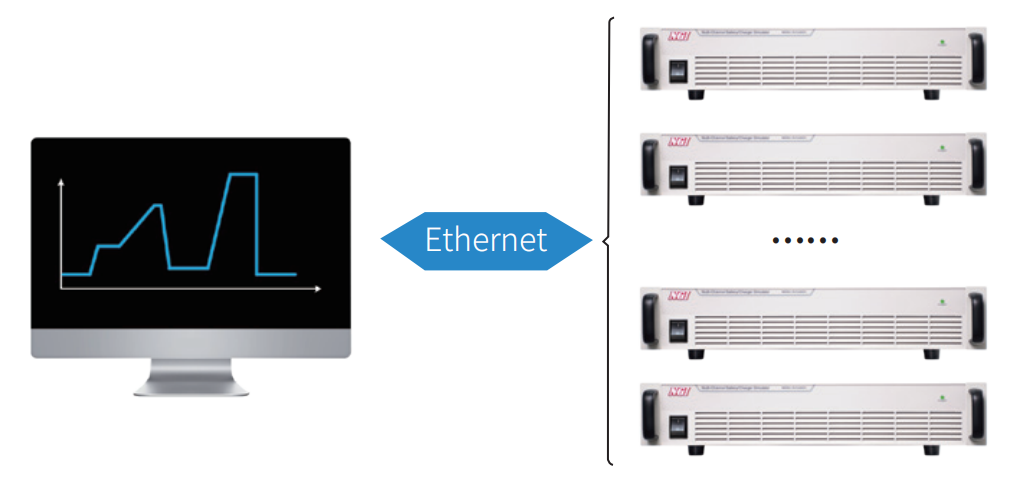

當需要多串電池芯時，可使用多台電池模擬器進行多通道串聯。使用者亦可透過 Ethernet 標準介面進行遠端控制及其他自動化測試應用。系統具備多通道批次操作功能，各通道亦可獨立顯示資料與曲線圖表，並支援資料分析與報表產出。

為確保提供受測設備精準電壓，N8330 系列產品採用四線式接法，即兩線用於輸出電壓，另兩線直接量測受測設備電壓。透過 SENSE 端量測線，可消除電池模擬器至 DUT 之間因引線電阻所造成的電壓降。

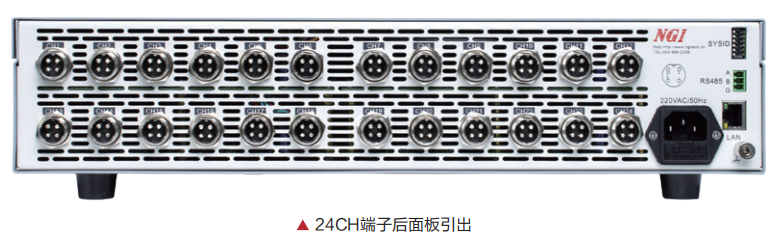

接頭介紹

應用程式——BMS測試

系統簡介
電池管理系統（Battery Management System，BMS）是用於對電池組進行安全監控及有效管理，以提升電池使用效率的裝置。對於電動車而言，透過該系統對電池組充放電進行有效控制，可達到提升續航里程、延長使用壽命、降低營運成本的目的，並確保動力電池組應用的安全性與可靠性。動力電池管理系統已成為電動車不可或缺的核心元件之一。為確保 BMS 能正常運作，需進行全面測試。

系統架構
恩智測控 BMS 電池管理系統檢測平台採用模組化設計，由高精度電池模擬器、溫度模擬單元、充放電電流模擬單元、高壓電源、I/O 檢測單元、絕緣檢測單元、BMS 訊號與開關量檢測單元、CAN 通訊單元及軟體控制系統組成。可依客戶需求客製化鋰電池串數，並自動產生測試報表。系統整合度高，支援擴充升級，使用方便且快速。
