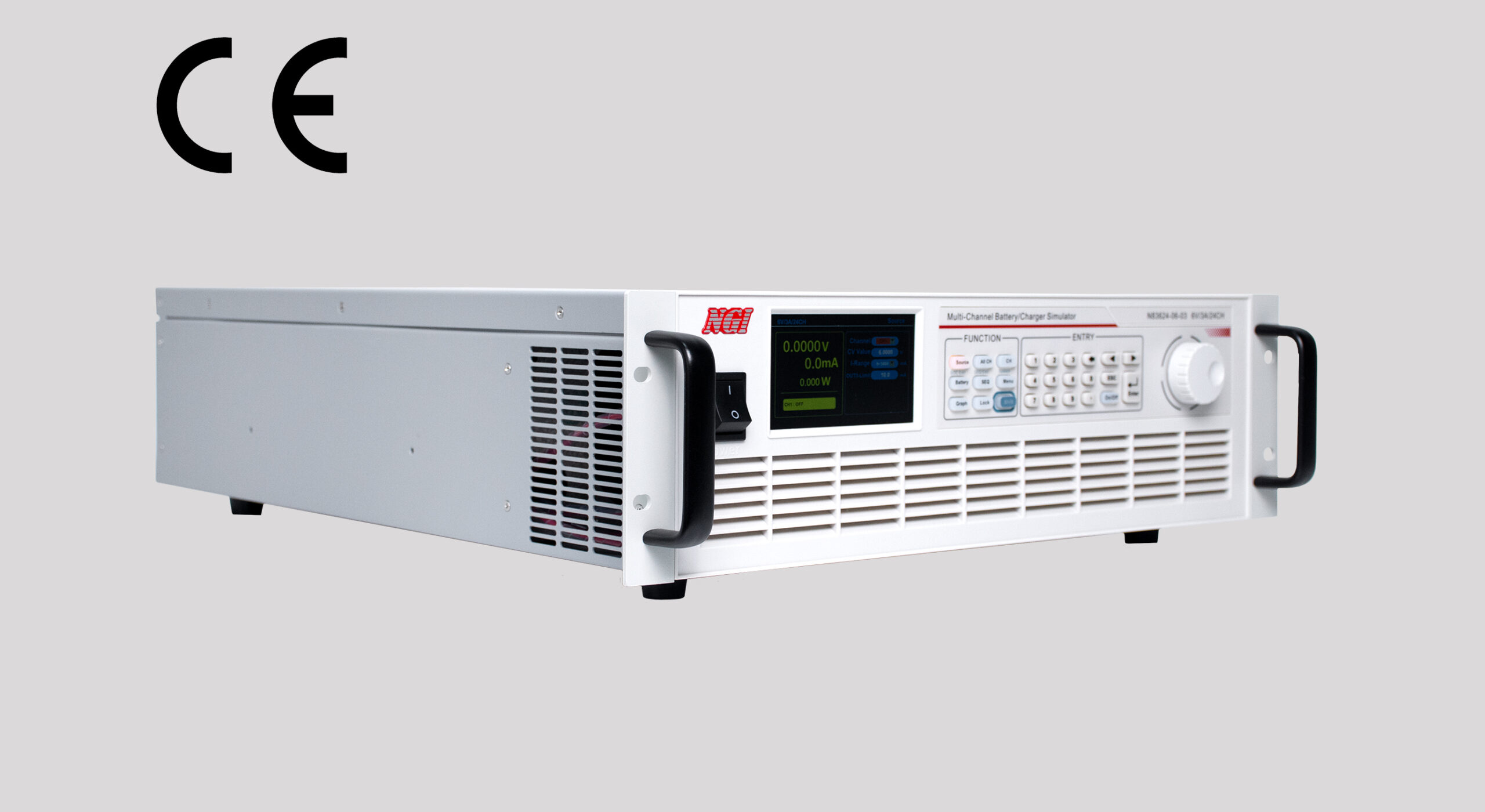

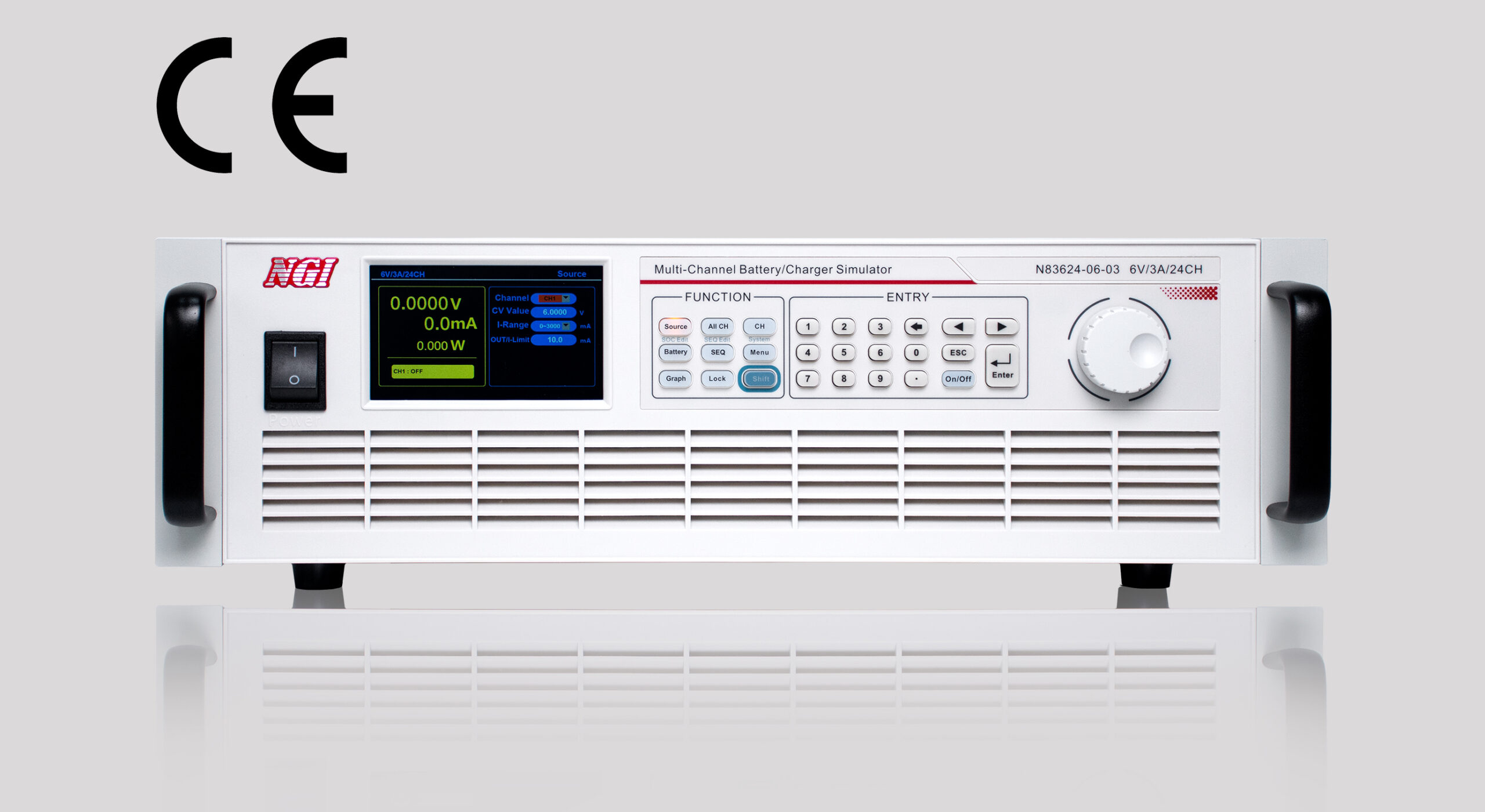

N83624系列高精度多通道電池模擬器

描述

N83624 系列是一款小功率、多通道、高精度可程式電池模擬器，同時也是高精度多通道直流電源。具備高達 0.6mV 的電壓精度，支援 μA 等級的電流量測，單機可提供多達 24 個通道，且通道間相互隔離，便於多通道串聯使用。N83624 系列支援本地/遠端（LAN/RS232）控制，通訊回應時間 <10ms，支援電源模式、充電模式、SOC 測試、序列測試、即時曲線等多種測試功能。
N83624 系列程式軟體操作靈活易用、介面簡潔，能滿足多通道、多參數、複雜測試環境的需求。

應用領域

■ BMS/CMS 研發與生產測試
■ 電池管理晶片測試與驗證
■ 大規模 ATE 自動化測試系統
■ 消費性電子產品電池模擬
■ 高精度電源校準與檢測 超高精度

N83624 電流解析度最低可達 0.1μA。其超高精度與超低漣波、低雜訊特性，使 N83624 成為電池模擬應用的首選電源產品。N83624 的輸出與量測精度足以直接應用於產品校準與檢測環節，協助使用者節省額外添購高精度量測儀器的成本。

超高整合度

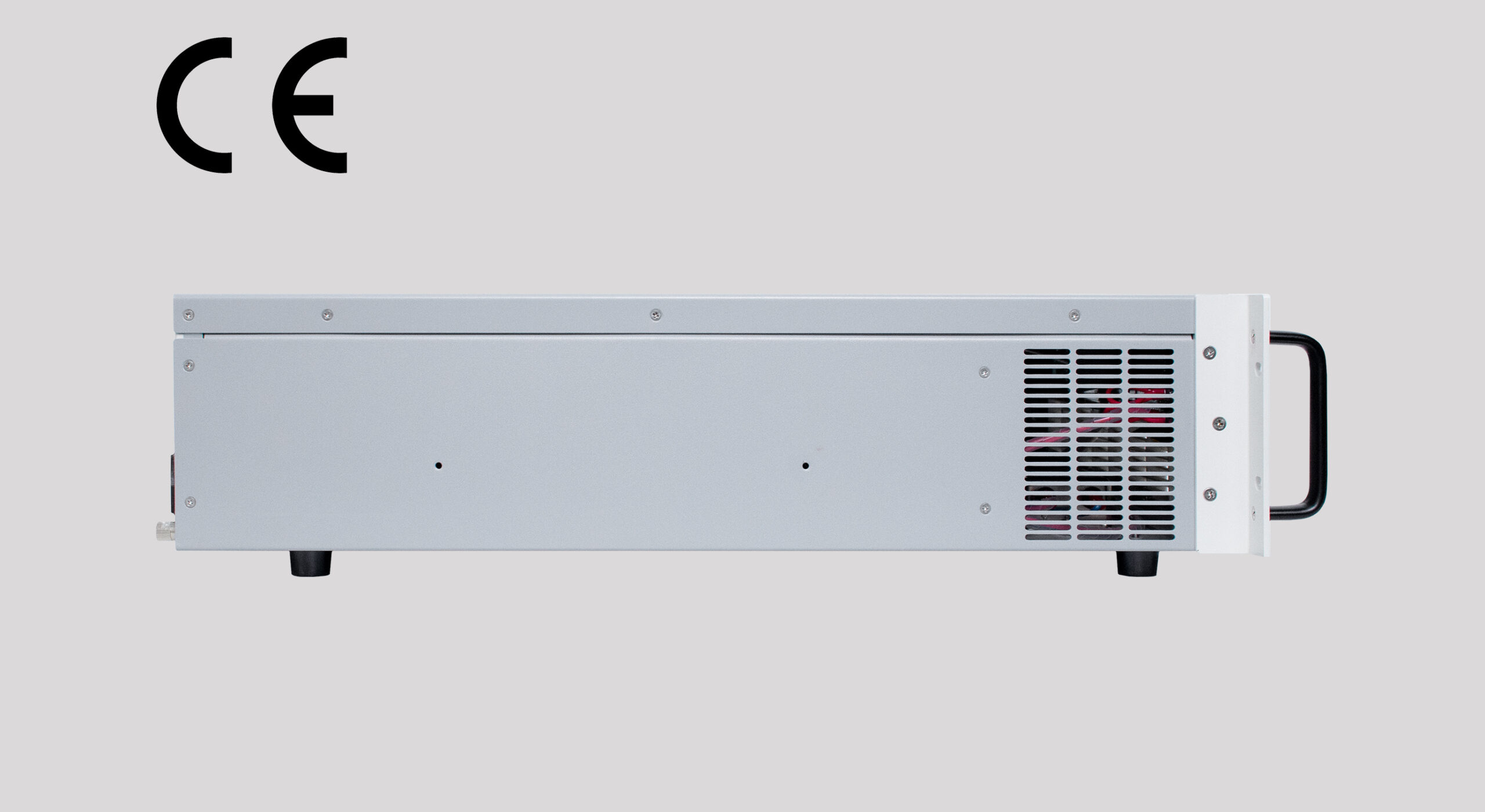

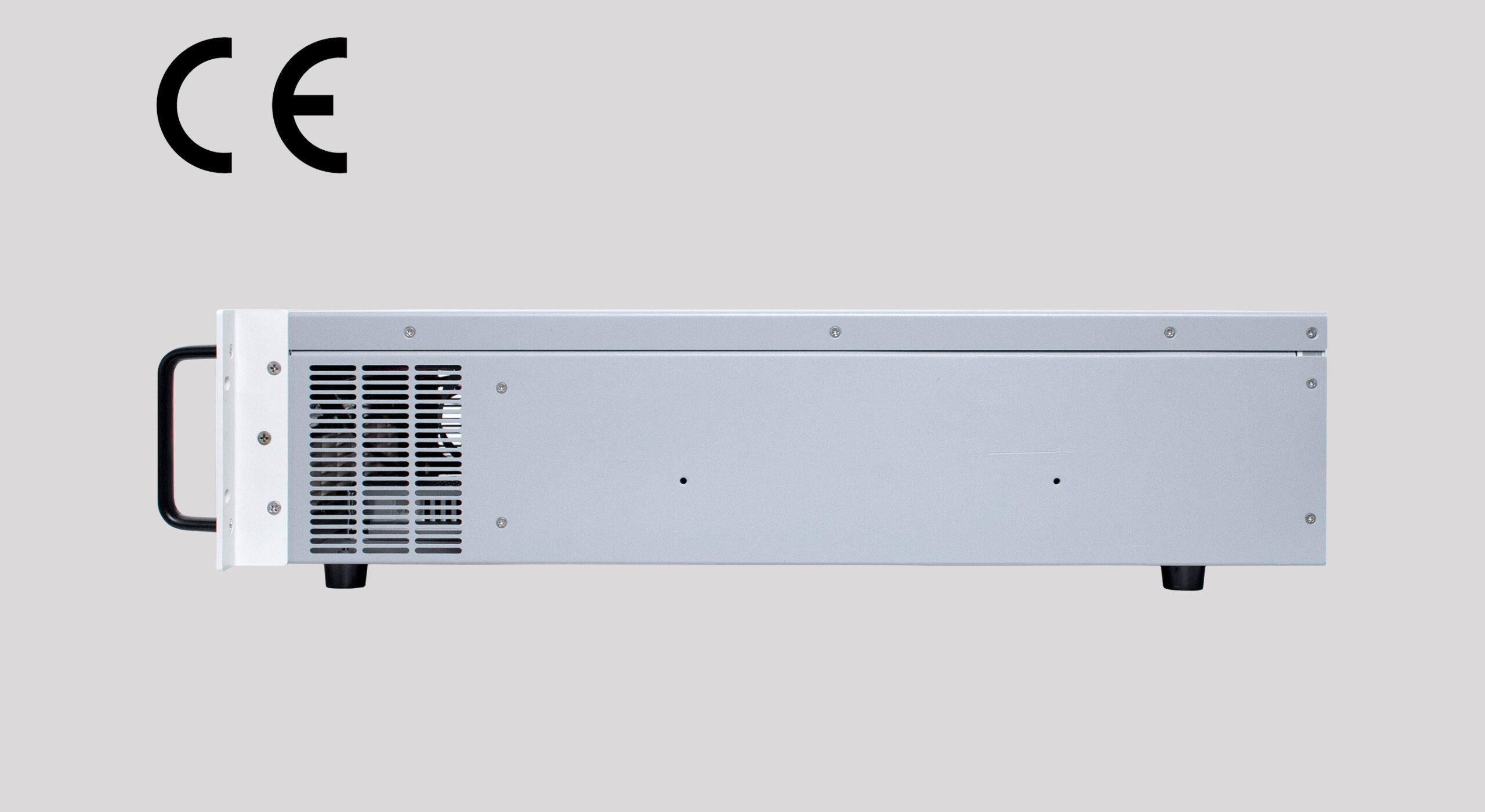

N83624 在 19 吋 3U 機箱內整合多達 24 個可串聯的獨立電源通道，為 BMS、CMS 及其他大規模高密度生產測試（如 ATE 測試系統）提供極為緊湊且高效的解決方案。

電池模擬特性，適用各類 BMS 晶片測試

N83624 系列電池模擬電源支援多種電池模擬功能與特性，包含電源模式、通道回讀、充電模式、SOC 測試、SEQ 編輯、即時曲線顯示等。一台設備即可應對多種測試需求，簡化測試設備配置、優化測試流程。N83624 的內部電路針對不同晶片需求進行最佳化，適用於各規格 BMS 晶片測試。

高速動態響應

N83624 系列具備快速動態響應能力，於 10%~90% 負載變化下，輸出恢復至目標電壓（±50mV）所需時間 <200μs，確保電壓/電流上升波形快速且無過衝，為被測物提供穩定電源，滿足高規格電源測試需求。

單機 24 通道，支援故障模擬功能（選配）

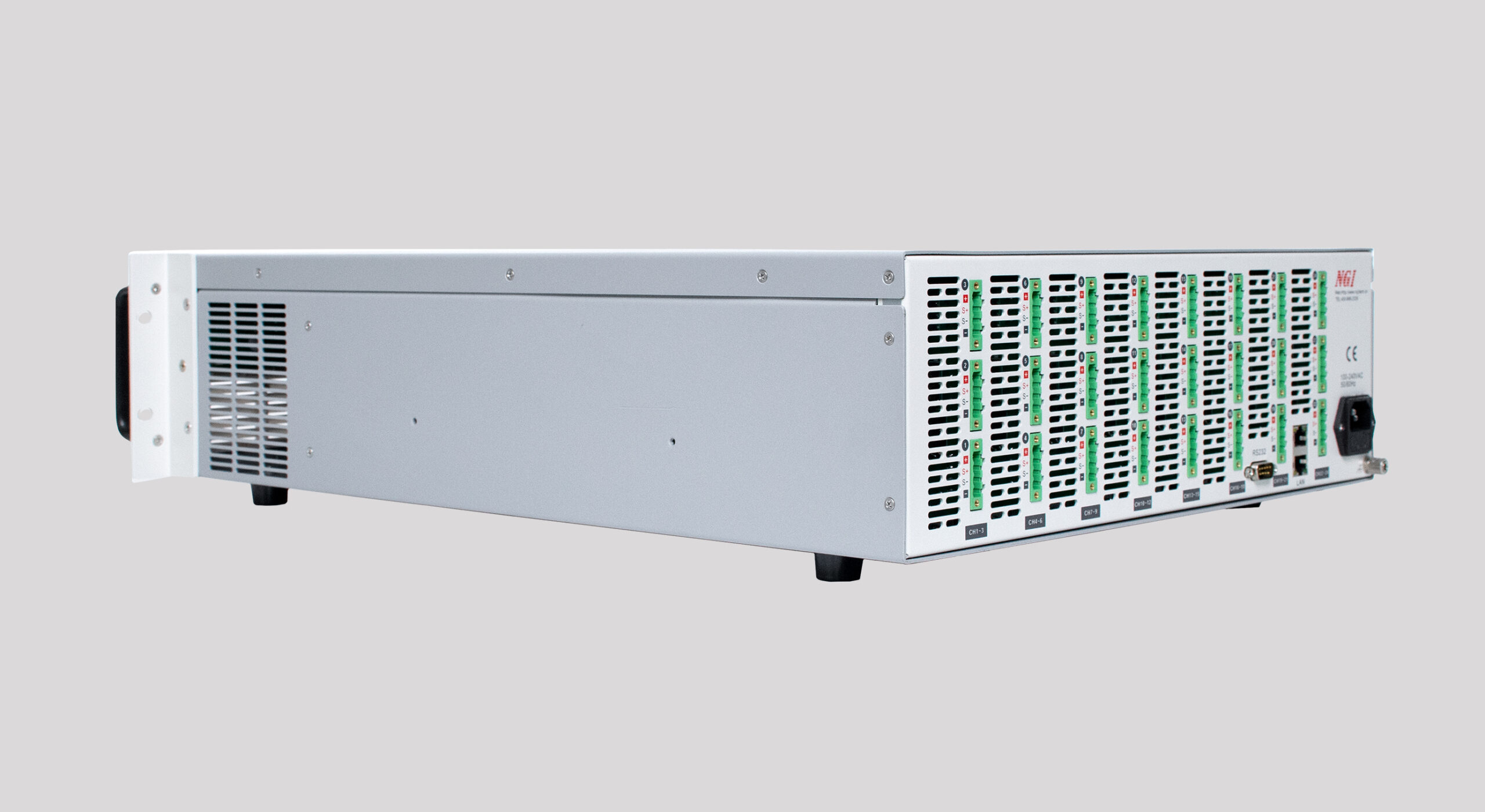

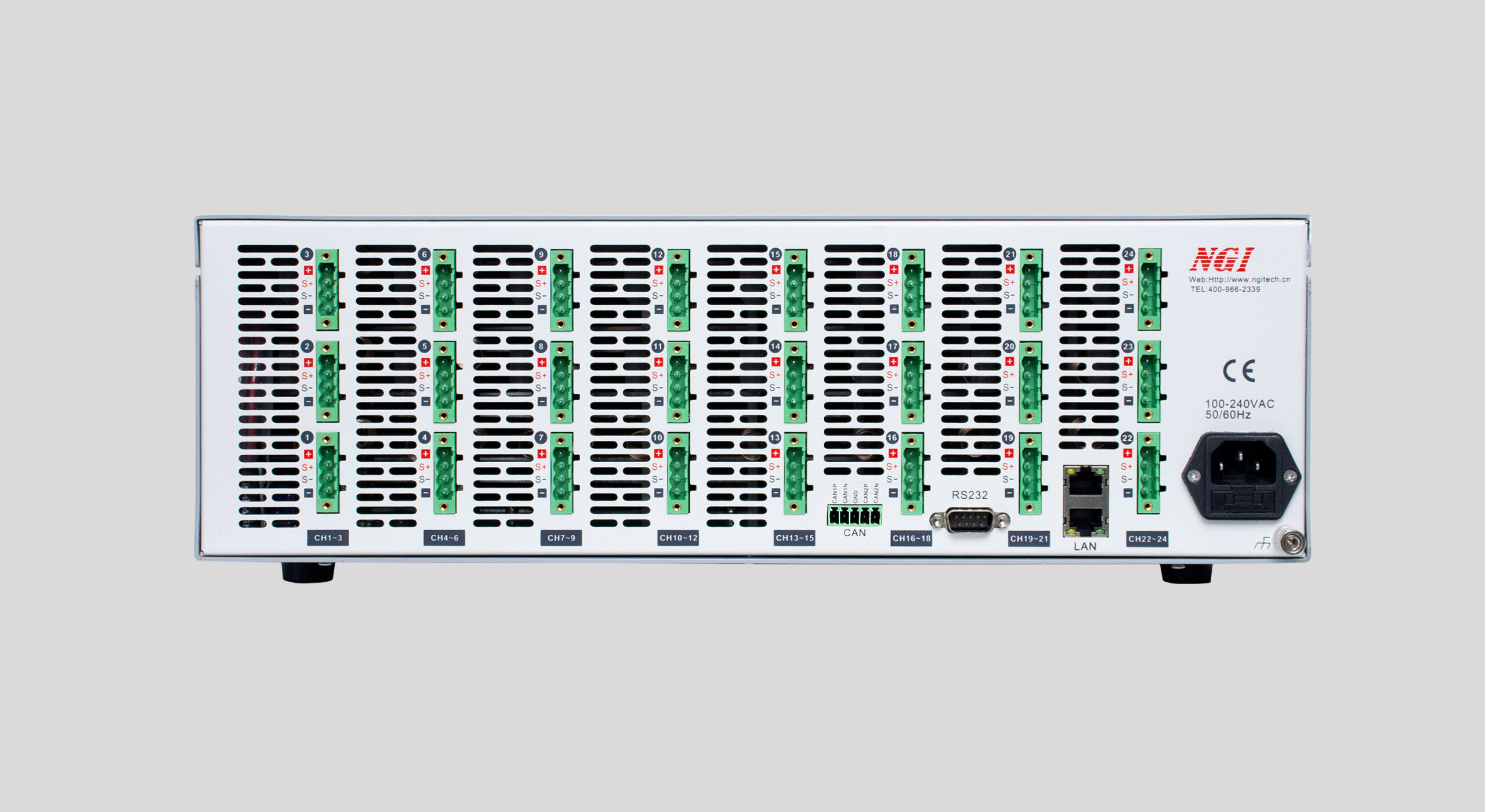

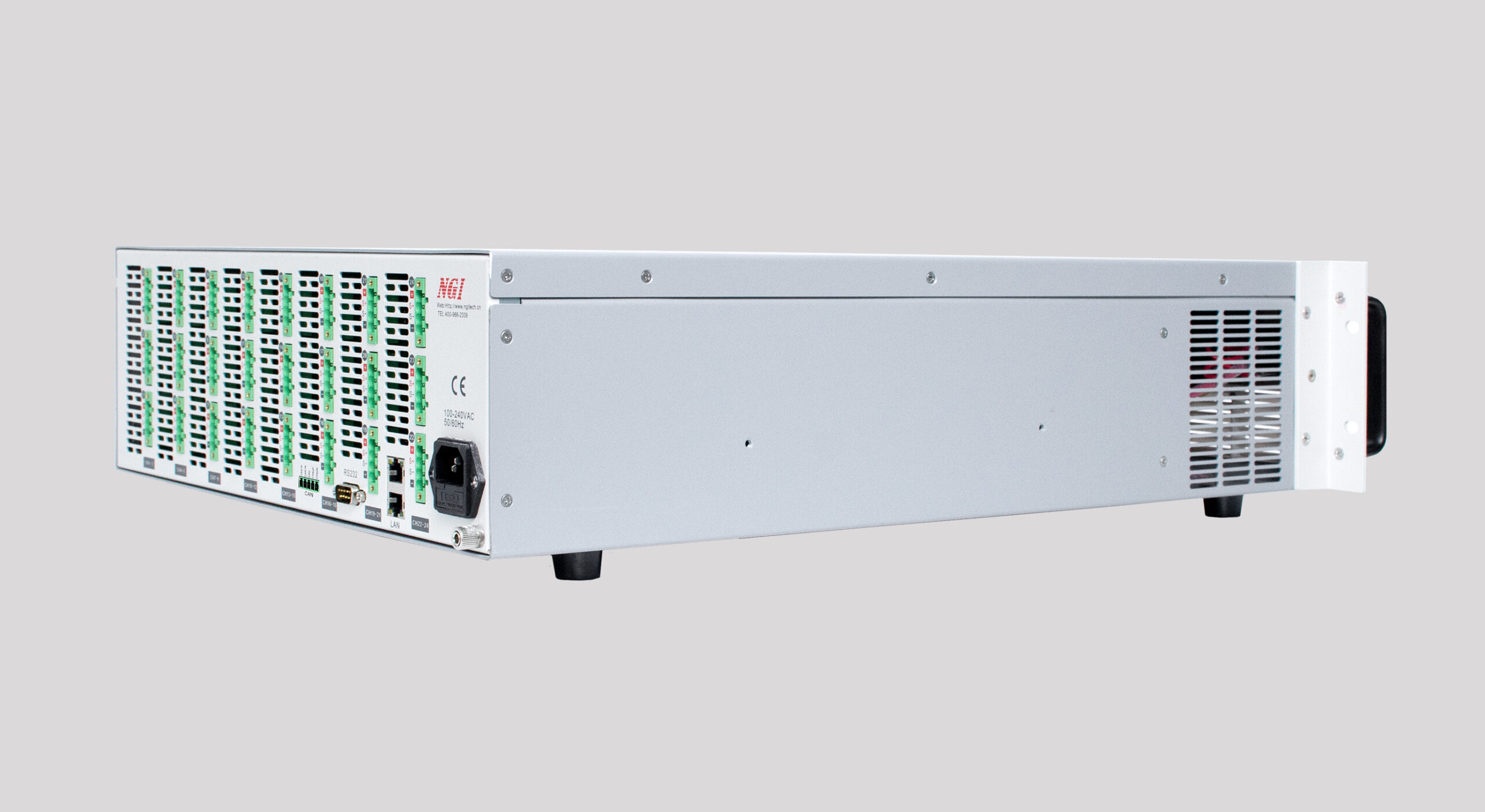

N83624 在 19 吋 3U 機殼內整合 24 個獨立輸出通道，透過選配 NB108-2 單體電池故障模擬器（如圖示），可實現 24 通道內建短路、斷路、極性反接等故障模擬功能。支援本地/遠端控制，BMS 測試時無需額外外置矩陣開關，降低測試系統複雜度，節省空間並降低成本。
