N9000系列多通道模組化測控平台

描述

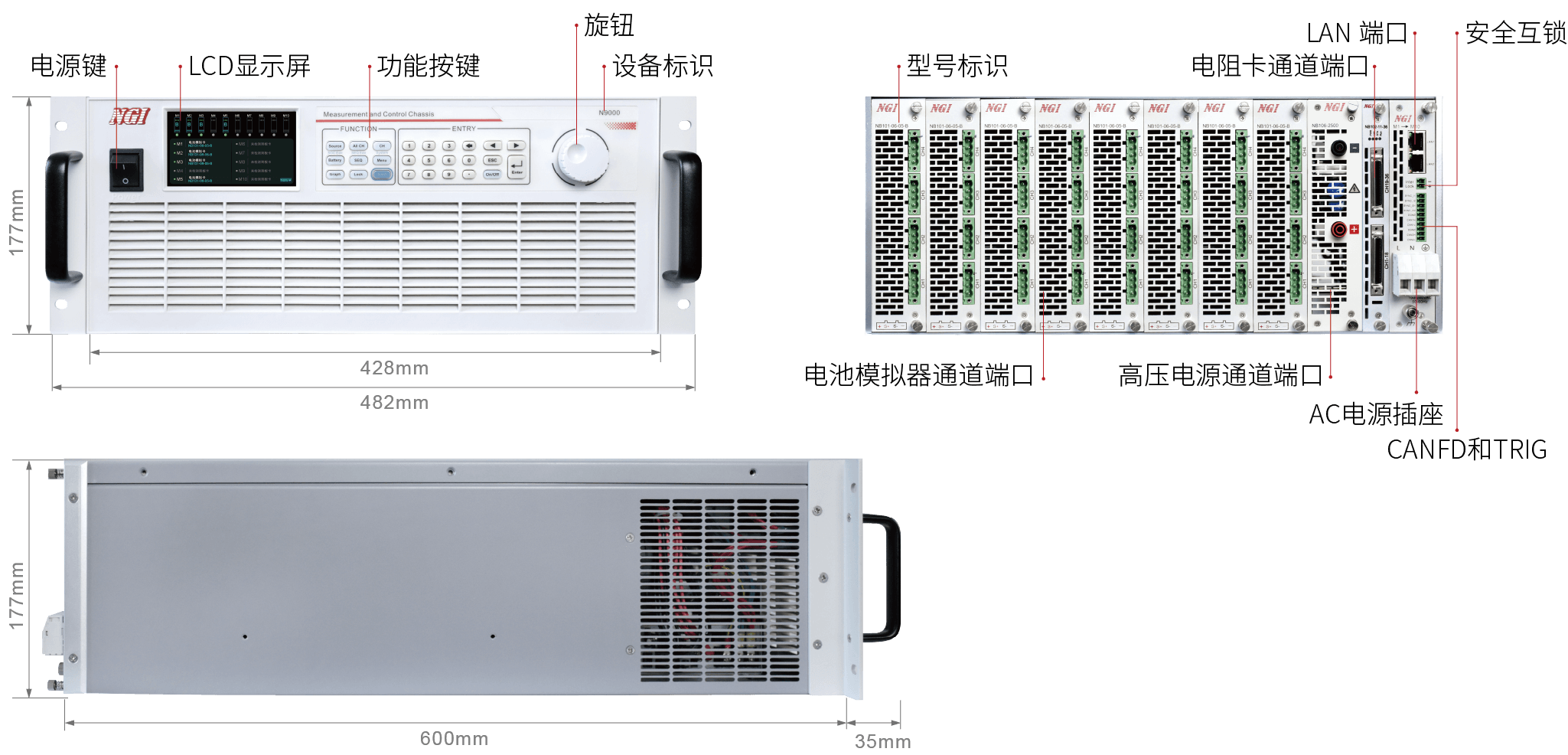

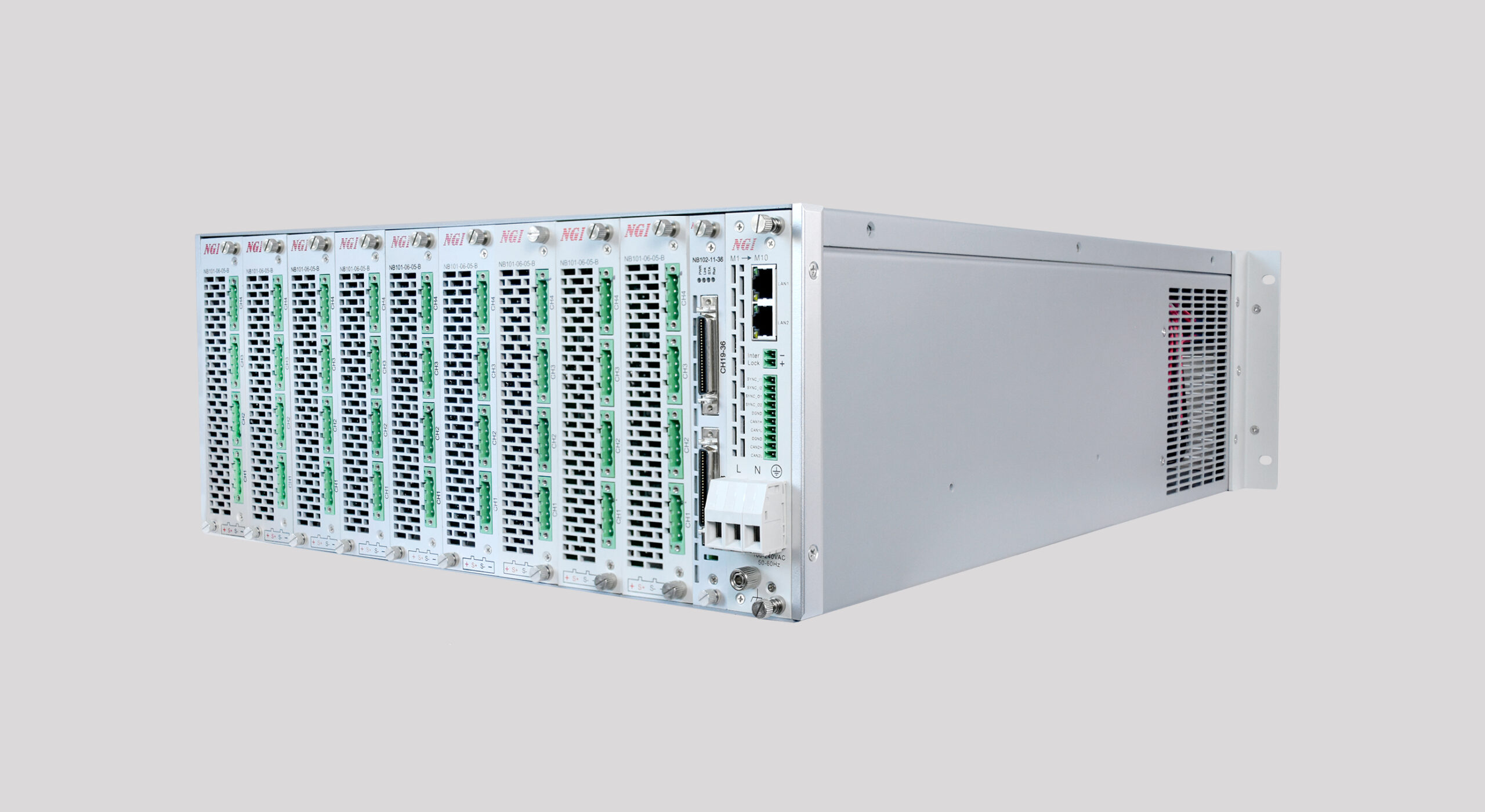

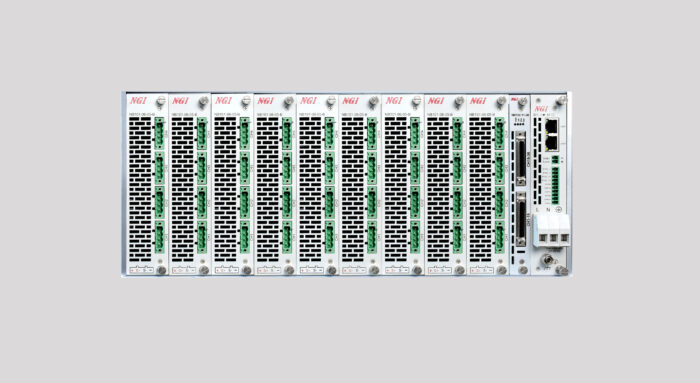

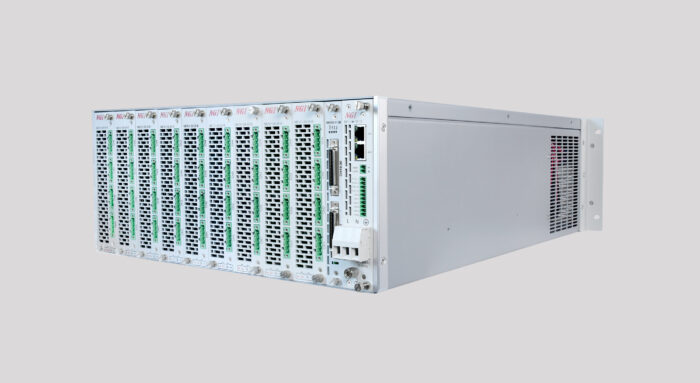

N9000系列是一款高即時、高同步、高功率的測控平台，由N9000測控機殼和各種測控模組組成。 N9000是標準19吋4U標準機箱，可整合10卡槽測控模組，支援插入電池模擬器卡、溫度類比卡、高壓電源卡等類型，各模組間電氣隔離。 N9000系列支援本地/遠端控制，支援同步觸發功能，可實現多模組高速同步控制，可廣泛適用於多通道、高整合度、高功率的自動化測試測量場景。

NB101系列為一款高精度、雙象限的可程式電池模擬模組，支援最高可達0.1mV的電壓精度和μA級電流測量。具備電源模式、SOC 模擬、序列測試、即時曲線、故障模擬等多種測試功能。可滿足BMS HIL測試系統、AFE晶片、儲能、電動車、電動二輪車/三輪車、基地台電源等多場景BMS測試應用。

NB102系列為一款高精度、多通道的溫度類比卡，電阻範圍：0Ω~11.11MΩ，程式精度高達0.1% 。硬體架構設計靈活，支援12/24/36通道可選，解析度可達1Ω。可廣泛應用於模擬NTC電阻、阻性感測器等模擬測試場景。 NB106系列為可程式高壓電源模組，產品具有1200V/2500V等電壓輸出規格，電壓精度高達0.05%+0.05%FS，支援CV、CC、序列、掃描等工作模式，可廣泛應用於汽車BMS、儲能BMS、高能物理研究等場景。

模組化、多合一，操作方便、靈活易擴展

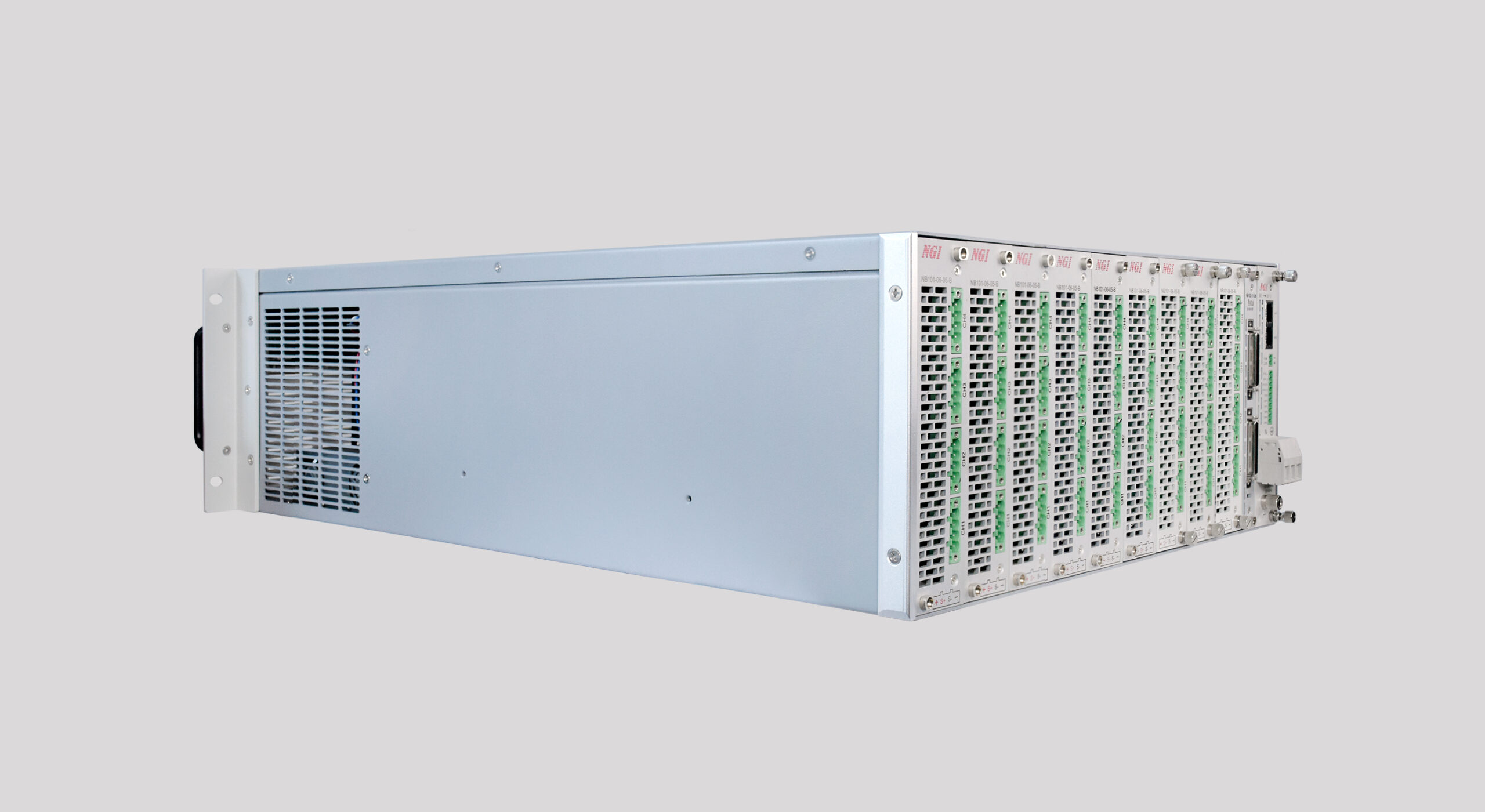

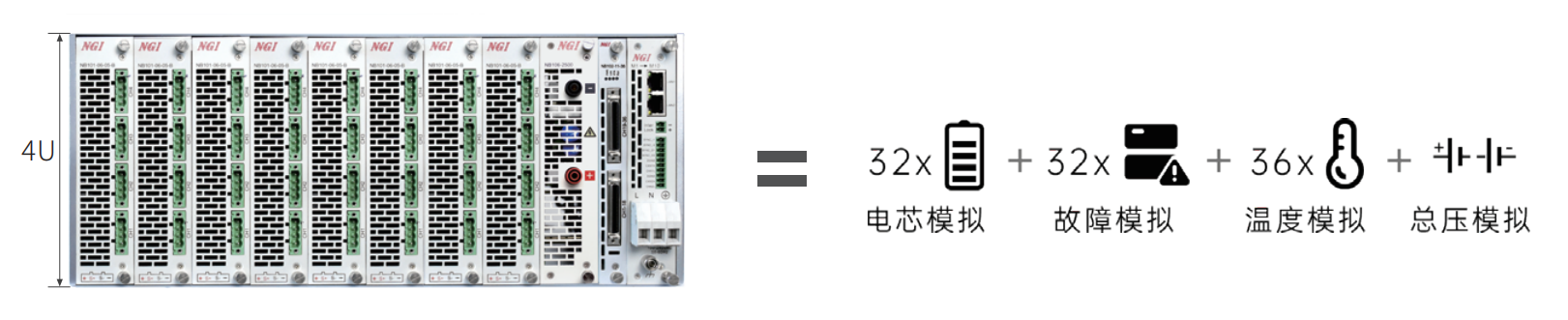

N9000系列為多通道模組化測控平台，支援多種測試測量卡，標準19吋4U機箱可整合32通道單體電芯模擬+32通道電池故障模擬+36通道溫度模擬+1通道總壓模擬，有效節省用戶空間。同時，電池類比卡單卡4通道，溫度類比卡單卡12/24/36通道可選，高壓電源卡1200V/2500V可選，產品型號豐富，用戶可依實際需求進行模組化選型，且方便後續拓展。

高速響應、高速同步、高吞吐數據

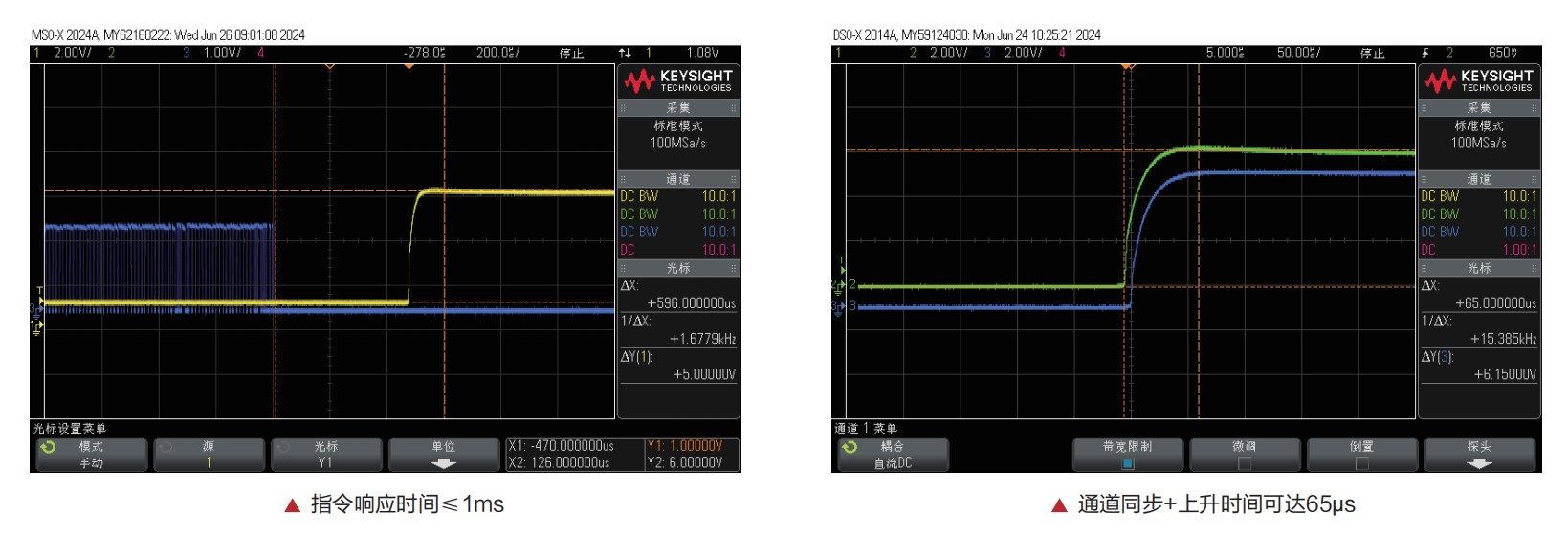

作為一款高即時性、高同步性的測控平台，N9000系列支援千兆LAN和CANFD通訊，支援硬體同步觸發和高速同步時鐘，指令響應速度可≤1ms，多通道同步≤200μs，尤其適用於BMS HIL等高速模擬測試。

高精度，搭配車規級BMS與AFE晶片高精度發展趨勢

AFE晶片是BMS的核心元件，隨著電動車、儲能於單體電芯、電池包的管理越來精細化，AFE晶片和BMS的電壓採集精度也越來越高。 NGI自2016年推出0.1mV超高精度電池模擬器以來，已獲得了業界廣泛認可，成為AFE晶片測試首選。 N9000測控平台在下推出的模組化電池模擬器，電壓精度支援0.1mV和0.5mV可選，可滿足業界高精度測試需求。
