NXI-3201 系列直流可程式電子負載卡

NXI-3201直流可程式電子負載卡可配合NXI-F1080等測控機箱整合使用，單機殼最多支援16通道，各通道相互獨立且電氣隔離，可單獨或同步控制，超高整合度可為客戶有效降低測試成本、 減少測試空間。

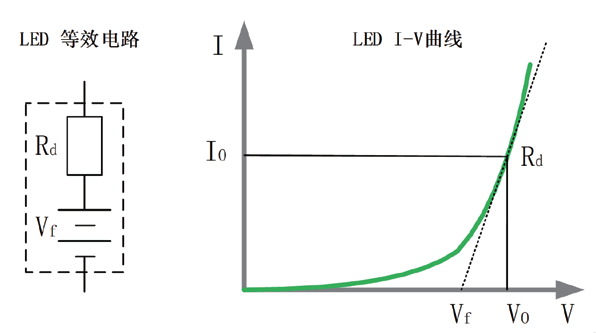

LED電源為恆定電流源，其輸出電壓應可調且大於LED導通電壓，輸出電流應小於LED額定電流，否則將加速LED老化。 LED可等效為電阻Rd與電壓源Vf的串聯，其IV曲線等效於真實LED非線性IV曲線在工作點（Vo，Io）處的切線， 常規的電子負載採用CR或CV模式測試LED電源，會出現測試波形不符合實際輸出、電壓電流不穩定等現象，無法滿足LED動態非線性測試需求。 NXI-3201內建LED模式，可模擬LED真實負載特性，協助LED電源高效率測試。 NXI-3201可提供上升斜坡電流，用於測試被測設備電壓是否能達到截止電位，判斷其OCP保護功能是否正常，檢查被測設備尤其是開關電源在過載條件下的輸出響應。 OCP測試時，負載以恆定電流模式進行拉載，同時檢查被測設備電壓是否低於終止電壓。如被測設備電壓低於截止電壓，則記錄此時的拉載電流作為測試結果，並關閉輸入，停止測試；如被測設備電壓高於截止電壓，負載增加拉載電流，直到電壓低於截止電壓或達到最大拉載電流。

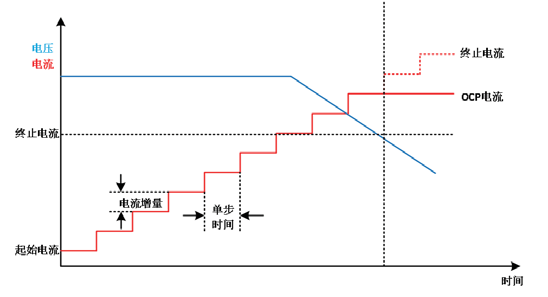

負載提供上升斜坡電流用來測試被測設備電壓是否能達到截止電位，以判別電源OCP保護是否正常，透過此測試檢查電源過載情況下的被測設備輸出反應。 OCP測試時，負載以恆定電流模式進行拉載，同時檢查被測物電壓是否低於終止電壓。如被測物電壓低於截止電壓，則記錄此時的拉載電流作為測試結果，並關閉輸入，停止測試；如被測物電壓高於截止電壓，負載增加拉載電流，直到電壓低於截止電壓或達到最大拉載電流。
