N8352系列高精度雙通道可程式電池模擬器

描述

N8352 系列高精度雙通道可程式電池模擬器，專為攜帶式電池供電產品的研發與測試所設計。N8352 系列具備電流雙向流動能力，能於電源模式與負載模式間快速切換；輸出特性媲美真實電池，具高速動態響應，電壓上升與下降皆無過衝，波形穩定。功能強大，支援電源模式、充電模式、電池模擬、內阻模擬、SOC 模擬、故障模擬等多種測試功能；電流精度高達 1μA，可進行待機靜態功耗等功率測試。配備 4.3 吋觸控螢幕，內建 2 路高精度 DVM，提供基本電路量測功能，廣泛適用於消費性電子產品測試領域。

應用領域

N8352 核心功能

電源模式：可作為雙通道電源使用，可設定輸出電壓與輸出限流值，並能依負載狀態自動切換至定電壓模式（CV）或定電流模式（CC），多段電流檔位，提升輸出與量測的準確度。

電池模擬：N8352 具備雙通道，可獨立設定初始電壓值、內阻值、電池容量等電池相關參數，並可進行即時回讀。用以取代實體電池在測試中無法隨意控制參數的限制，提升研發測試效率。

故障模擬：除了模擬電池的正常狀態，亦可模擬以下故障狀態：正負極斷路、正負極反接、正負極短路。

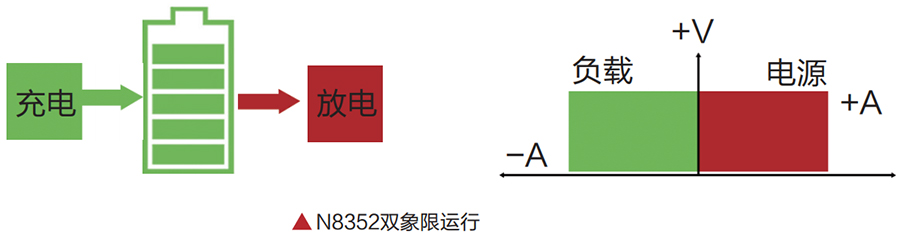

電流雙向流動，兼具電源與負載功能

電流可雙向流動，單台設備在同一種連接方式下，即可吸收電流亦可輸出電流。

輸出端設有開關元件，可於關閉狀態下與外部迴路完全斷開。

DVM 測試功能

N8352 系列除提供電池模擬功能外，亦內建基本電路量測功能，內含 2 路高精度 DVM（數位電壓表），可量測外部電壓，範圍 -30V ~ +30V，顯示解析度達 0.1mV。測得的電壓數據即時刷新於觸控螢幕上，方便使用者即時觀察變化。

可變輸出阻抗，真實模擬電池內阻

N8352 具備可變電池內阻模擬功能，內阻值可設定範圍為 0~20Ω，可依需求模擬與實體電池一致的內阻特性曲線。其與電池的原理關係如下圖示意：

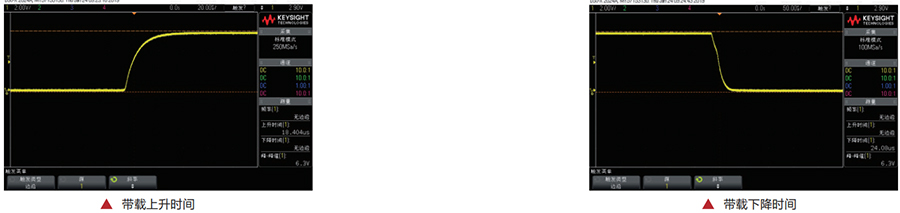

高速、無過衝的暫態反應，媲美真實電池

N8352 系列在空載或帶載狀態下，皆能確保電壓變化無過衝，避免因電壓過衝或過放對受測品造成損傷，確保測試品質。能滿足對電源要求嚴苛的產品測試。



電池模擬特性與功能，可建立任意規格電池模型

N8352 系列電池模擬器支援電源模式、充電模式、電池模擬、SOC 測試、SEQ 編輯功能與故障模擬等多種功能。一台設備即可整合多種用途，簡化測試設備配置，優化測試流程。N8352 可進行待機靜態功耗測試，亦可建立各種規格的電池模型，內建多重保護機制，無任何安全隱憂。

應用案例——智慧型手機測試

目前多數消費性電子產品以鋰離子電池供電，尤其智慧型手機，電池續航力需求日益嚴苛。相較於實體電池，使用模擬電池進行測試具有以下優勢：可模擬電池變化曲線，縮短測試週期，並透過固定模型進行重複測試，提高數據可靠性。

N8352 具雙通道雙向電流能力，可同時將一通道作為電源，另一通道模擬電池，分別接至受測手機的電源端與電池端，無須更換接線，即可測試手機的充放電性能。亦可測試單塊充放電保護板，無需額外切換開關，大幅簡化測試系統複雜度，提升穩定性與效率。

電池模擬相較實體電池的優勢：

■ 適用於任意規格的電池模型
■ 可測試待機靜態功耗
■ 可變內阻輸出功能
■ 內建故障模擬
■ 可任意設定電池模擬的起始點
■ 強大的保護功能，無任何電池安全隱患和風險
