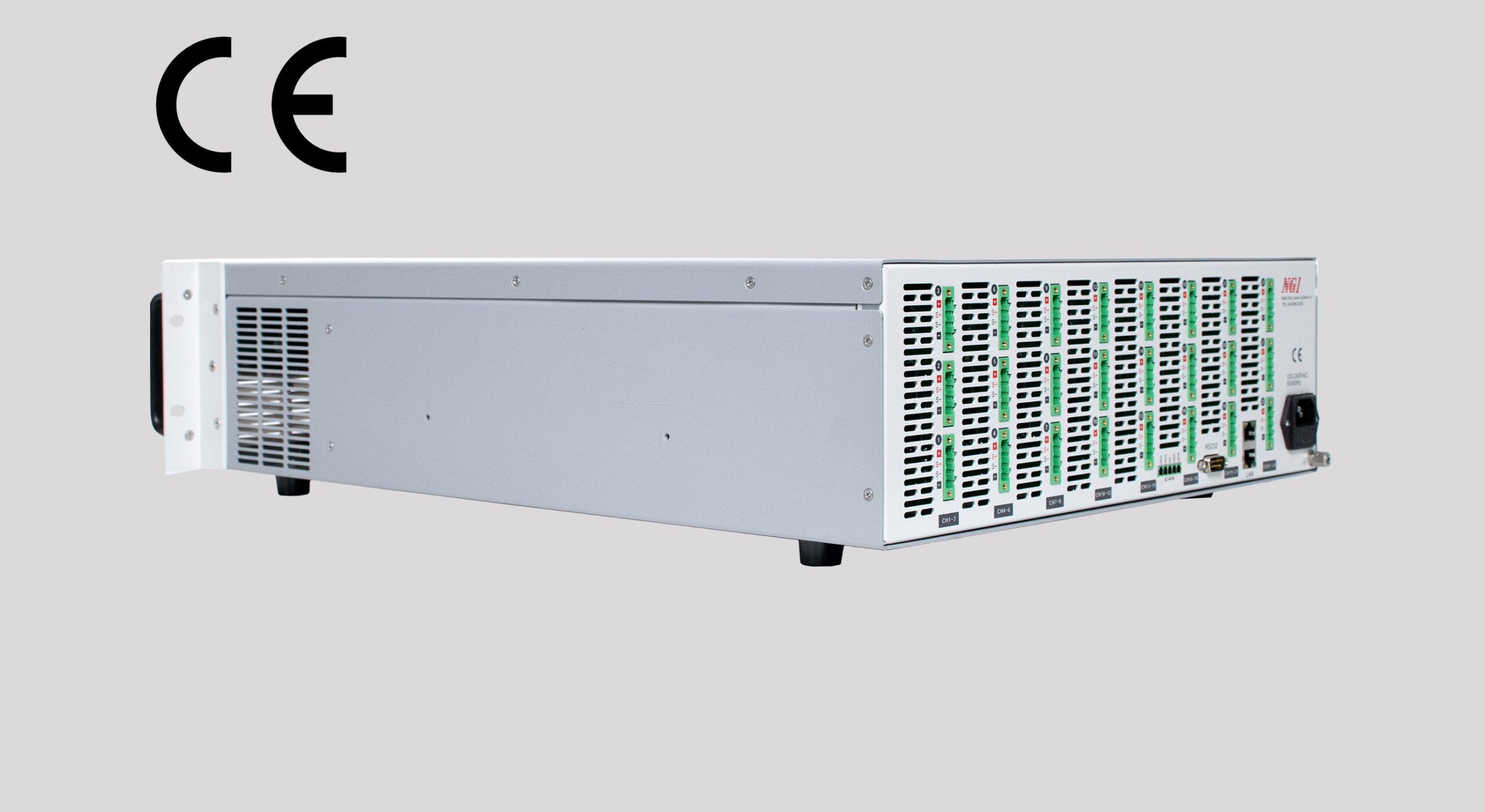

N83524 系列多通道雙象限電池模擬器

描述

N83524系列為一款小功率、多通道、高精度可程式電池模擬器。 N83524系列採用雙象限設計，電流可充可放，電壓精度高達0.6mV，支援μA級電流測量，單機多達24個通道，且通道間相互隔離，方便多通道串聯使用，滿足BMS測試需求、消費性電子產品ATE測試應用。 N83524系列支援本地/遠端（LAN/RS232/CAN）控制，通訊響應時間≤10ms，支援電源模式、充電模式、電池模擬、SOC模擬、序列測試、即時曲線等多種測試功能。 N83524系列程式軟體靈活易用、操作簡潔，能滿足多通道、多參數、複雜測試環境下測試的需求。

可充可放，電壓精度高達0.6mV，支援μA級電流測量，單機多達24個通道，且通道間相互隔離，方便多通道串聯使用，滿足BMS測試需求、消費性電子產品ATE測試應用。 N83524系列支援本地/遠端（LAN/RS232/CAN）控制，通訊響應時間≤10ms，支援電源模式、充電模式、電池模擬、SOC模擬、序列測試、即時曲線等多種測試功能。 N83524系列程式軟體靈活易用、操作簡潔，能滿足多通道、多參數、複雜測試環境下測試的需求。

支持主動/被動均衡測試

N83524採用電流雙向設計，每個通道皆支援最高5A電流輸出和吸入，使用者可自訂電池充放電模型並透過專用上位機進行即時控制，完全滿足BMS主動/被動均衡測試要求。

快速動態響應，低漣波噪聲，真實模擬電池特性

N83524系列電源電壓漣波雜訊小於2mVrms，且具有快速的動態響應能力。

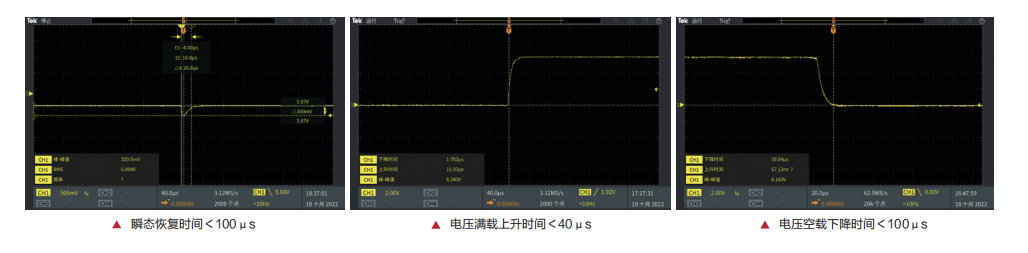

10%~90%負載變化時，恢復到原電壓-50mV以內的時間<100μs；電壓的上升和下降波形高速且無過衝，出色的瞬態響應特性，使得N83524系列電池模擬器可在動態負載條件下提供穩定的輸出電壓。

多種電池模擬功能，輕鬆完成BMS測試

N83524系列電池模擬器具備電源模式、充電模式、電池模擬、序列測試、SOC模擬、即時曲線等多種電池模擬功能，並可實現高精度電壓電流測量，以快速驗證各類便攜式電子產品在不同電池條件下的響應。且N83524內部電路針對不同BMS晶片進行最佳化，可適應各種規格BMS板測試。實現一台儀器多種用途，精簡測試設備，優化測試流程。

單機24通道，支援故障模擬功能（選配）

N83524在19吋3U機殼內整合24個獨立輸出通道，透過選配NB108-2單體電池故障模擬器（如右圖所示），可實現24通道內建正負極短路、正負極斷路、極性反接模擬功能，支援本地/遠端兩種控制方式，在BMS測試中可省去模擬單體電池故障的外置矩陣開關部件，提高測試系統整合度和減少複雜繁瑣的接線，為客戶節省空間和降低成本。
