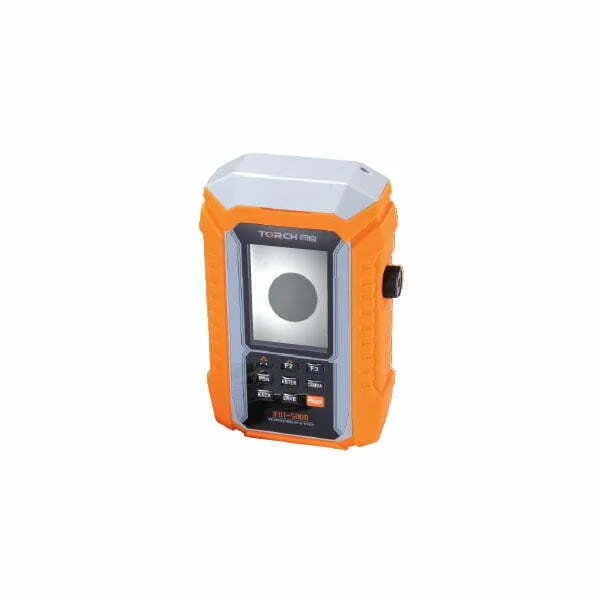

TQ-IFOT-4010 pon 綜合測試儀

  • 400放大(5英寸顯示),0.75 μ m解析度
  • 支援 FC/SC/ST/LC/E2000 UPC/APC 公頭/母頭測試
  • PON光功率計測試(1310nm/1490nm/1550nm
  • PON光源測試功能(1310nm、1490nm、1550nm波長)
  • 普通光功率計測試(-70dBm to +26dBm,850nm to 1625nm
  • 普通光源測試(850nm/1300nm、1310nm/1550nm
  • 紅光源: 650nm ± 10nm (測試3-5公里、8-10公里、13-15公里
  • 高整合度、多功能掌上型、攜帶方便、操作簡單,可快速檢查光纖連接

描述

本產品結合光纖顯微鏡/PON光功率、普通光功率計、PON光源、普通光源於一台精密手持設備中,可全方面滿足光纖領域的損耗測試,提高提高了工作流程效率,並能有效降低了檢驗測試的時間。



放大倍數 400X (5英寸顯示屏幕) 250X( 3.5英寸顯示屏幕)
分辨率 0.75 μ m
顯示屏幕 5 ” TFT-LCD, 320 x 240 pixels
輸出製式 PAL/NTSC



支援光纖測試配接器類型

2.5mm PC配接器 測試:FC/SC/ST/E2000光纖跳線的PC接頭
1.25mm PC配接器 測試:LC/MU光纖跳線的PC接頭
2.5mm APC配接器 測試:FC/SC/ST/E2000光纖跳線的APC接頭
1.25mm AP配接器 測試:LC/MU光纖跳線的APC接頭
FC/SC/ST/E2000 測試:FC/SC/ST/E2000配接器內部的光纖端面



配接器

LC/PC配接器 測試:LC/PC配接器內部的光纖端面
SC/APC 測試:SC/APC配接器內部的光纖端面
FC/APC 測試:SC/APC配接器內部的光纖端面



普通光功率計(OPM-001選件)

技術規格 OPM-001-01 OPM-001-02
功率範圍 -70dBm to +10dBm 50dBm to +26dBm
測試波長 850/1300/1310/1490/1550/1625
精度 ± 0.03dB
顯示分辨率 0.01dBm



PON光功率計參數(OPM-002選件)

校準波長 1310上行測試 1490下行測試 1550下行測試
通帶(nm) 1260 ~1360 1470 ~1505 1535 ~1570
檢測範圍(dBm) -45 ~+ 10 -45 ~+ 10 -40 ~+ 20

光源部分

規格型號 配置1:OLS-01 配置2:OLS-02 配置3:OLS-03
工作波長(nm) 850nm/1300nm 1310nm/1550nm 1310nm/1490nm/1550nm
其他工作波長(nm) 650nm (在配置1、2、3都可以支持)
發光器件類型 FP-LD
接口類型 FC/SC/ST
輸出功率(dBm) ≥ 5
調製模式 CW/270Hz/1KHz/2KHz
輸出穩定度(dBm) ± 0.04@20 ℃ @15min



普通光功率計(OPM-001選件)

電池/電源 3.7V ,2500mA充電鋰電池/5V/1A鋰電池充電器
重量/體積 1.5kg
工作/存儲溫度 -20 ℃ to +50 ℃、-30 ℃ to +60 ℃



購買配置清單

型號 功能說明
TQ-IFOT-4010

(標準配置)

顯示主機:光纖顯微鏡3.5英寸屏幕、光錶測試屏幕
功能內部顯微鏡:2.5mm跳線公頭測試功能
光源:650nm/850nm/1300nm/1310nm/1490nm/1550nm
紅光源:650nm (測試3 - 5公里)
FC配接器

備註:1台儀表上最多同時支持4個波長,包括650nm,選購請注意



公共選件

  • 光纖顯微測試手柄
  • 2.5mm PC配接器
  • 1.25mm PC配接器
  • FC/SC/ST/E2000配接器
  • LC/PC配接器
