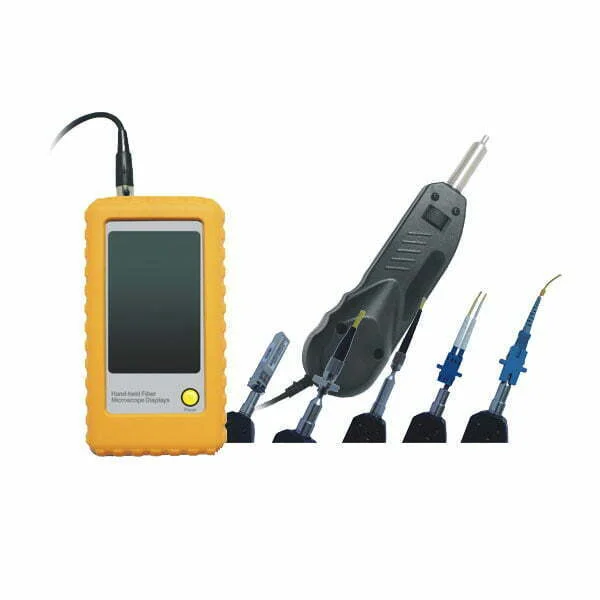

    TQ-FVM-100 手持式光纖介面顯微鏡

    • 檢查快捷方便
    • 可以直接檢查,也可伸入法蘭盤中檢查 2.5mm 或 1.25mm 插芯上的光纖介面
    • 光纖介面檢查應用:如 DWDM、 SDH、 SONET 設備和各種光纖傳輸機架、光交換機、光分配箱等放大倍數
    • 採用 3.5 吋 TFT 高清晰液晶顯示器,將圖像放大 250 倍,使你更容易判斷光纖介面的狀況
    • 可外接電腦記錄檢測結果(選件)
    • 透過 USB 轉接線連接電腦上,測試圖片可以儲存到電腦中

    描述

    光纖連接器插頭的介面沾有肉眼看不見的汙物或小顆粒,都有可能導致光訊號被隔斷,或者引起反射波對光纖造成損傷,甚至會損壞光源,對整個通訊系統造成重大損害。因此,在光纖連接器連接之前,必須對光纖連接器插芯進行檢查和清潔。光纖介面的檢查,是降低維護成本、提高排障效率,並可保證傳輸的品質關鍵所在。

    主要規格

    放大倍數   250X( 3.5吋顯示螢幕)
    解析度  0.5µm
    顯示螢幕  3.5” TFT-LCD, 960 x 240 pixels
    輸出製式  PAL/NTSC
    支持光纖測試適配器類型
    2.5mm PC配接器  測試:FC/SC/ST/E2000光纖跳線的PC接頭
    1.25mm PC配接器  測試:LC/MU光纖跳線的PC接頭
    2.5mm APC配接器  測試:FC/SC/ST/E2000光纖跳線的APC接頭
    1.25mm AP配接器  測試:LC/MU光纖跳線的APC接頭
    FC/SC/ST/E2000  測試:FC/SC/ST/E2000適配器內部的光纖介面
    配接器
    LC/PC配接器  測試:LC/PC配接器內部的光纖介面
    SC/APC  測試:SC/APC配接器內部的光纖介面
    FC/APC  測試:SC/APC配接器內部的光纖介面
    LC/APC 測試:LC/APC配接器內部的光纖介面



    其它部分

    電池/電源 3.7V ,4500mA充電鋰電池/5V/1A鋰電池充電器
    重量/體積 1.5kg
    工作/儲存溫度 -20 ℃ — +50 ℃、 -30 ℃ — +60 ℃、



    購買配置清單



    型號 功能說明:
     FVM-100 標準配置:測試手柄1個、顯示主機1個、2.5mm PC配接器1個、1.25mm PC配接器1個、FC/SC/ST/E20001個、LC/PC配接器1個
     其它選件清單 配接器選件:2.5mm APC配接器1個、1.25mm APC配接器1個、SC/APC配接器1個、FC/APC配接器1個、LC/APC配接器1個、AV/USB轉換器1個
    附件配置 充電器、說明書、攜帶包、鋰電池、出廠合格證
