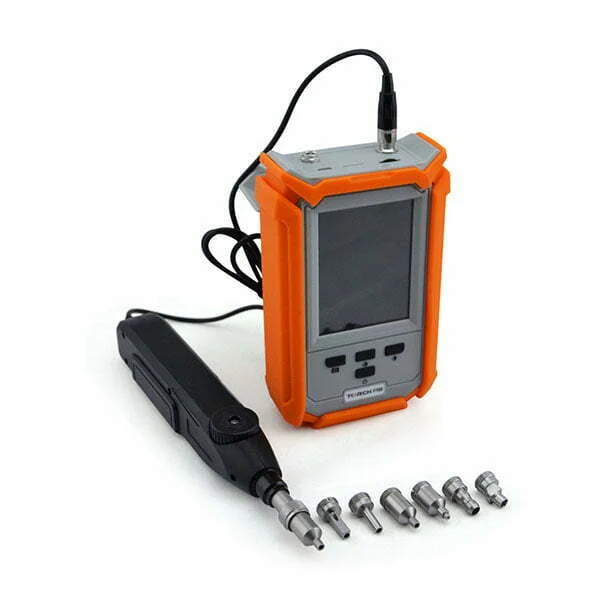

    TQ-FVM-101光纖介面檢測系統

    • 200倍或400倍放大,小於1μm解析度,成像清晰
    • 可檢測PC和APC的SC 、FC 、LC 、E2000 、MU 、ST和MPO等光纖連接頭,公母接頭均可
    • 可保存檢查結果
    • 支援多種顯示方式,包括3.5吋顯示器、8吋高解析度液晶顯示器、監視器及電腦等
    • 輕盈便攜,操作簡單

    描述

    TQ-FVM-101光纖介面檢測系統是一款攜帶式高解析度光纖介面檢測儀,透過將圖像放大200倍或400倍,可以清晰判斷光纖介面的狀況,如劃痕和髒汙,是光纖介面檢測的最佳選擇,且適用於各種環境,能保存檢測結果,並對光纖介面進行分析。

    具體參數

    放大倍數 200X或者400X
    解析度 <1μm
    調焦方式 單向
    視頻信號格式 AV模擬訊號(PAL)或AV to USB轉換器數位訊號
    功耗 1.5W
    顯示器 3.5″ TFT/8吋顯示器
    使用溫度 -10~50 ℃
    儲存溫度 -20~50 ℃
    供電方式 內建12.6V充電電池/外接電源
    一次供電工作時間 8h
    體積 顯示器20.5*4.5*2.5公分

    本體2.3*16公分



    購買配置清單

    FVM-101標準配置
    序號 型號 描述
    1 TFT-3.5吋顯示器 3.5吋儲存顯示器320 X 240

    (包括TF儲存卡和USB數據線)

    4000mA鋰電池

    2 TQ-FVM-101測試手把 包括OPT-1測試配接器
    附件配置
    3 12.6V充電器、說明書、鋰電池、便攜包or工具箱



    支援測試適配器配置

    標準配置配接器(STA-1)
    序號 型號 描述
    1 25-PC-M 測試:FC/SC/ST/E2000光纖跳線的UPC接頭
    2 125-PC-M 測試:LC/MU光纖跳線的UPC接頭
    3 LC-PC-F 測試:LC/UPC適配器內部的光纖介面
    4 FC-SC/PC-F 測試:FC和SC/ UPC適配器內部的光纖介面
    選件配置配接器(OPT-1)
    5 SC-UPC-F 測試:SC/UPC適配器內部的光纖介面
    6 FC-SC/APC-F 測試:FC-SC/APC適配器內部的光纖介面
    7 LC/APC-F 測試:LC/APC適配器內部的光纖介面
    8 2.5-APC-M 測試:2.5mm光纖跳線的APC接頭
    9 1.25-APC-M 測試:1.25mm光纖跳線的APC接頭
    10 ST/E2000-PC-F 測試:ST/E2000-PC適配器內部的光纖介面
    11 MPO-F 測試:MPO適配器內部的光纖介面
    12 MPO-M 測試:MPO跳線光纖介面



    其他配置

    顯示器標準配置
    序號 型號 描述
    1 TFT-3.5吋顯示器 3.5吋儲存顯示器320X240 (含TF存儲卡和USB數據線)
    選件顯示器配置
    2 TFT-8英寸顯示器 8吋儲存顯示器320X240 (包括: 4PIN TO BNC轉換器+12V電源)
    3 AV TO USB轉換器

    (PC電腦顯示功能)

    透過AV轉USB轉換器
    讓手柄測試圖像在電腦上顯示
    支援WIN XP / WIN 7
